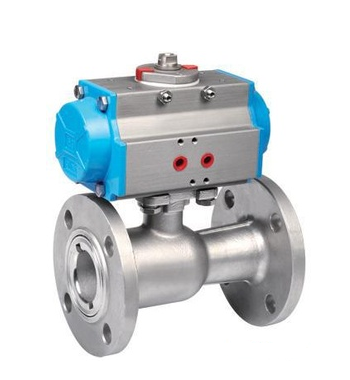

- 产品名称: Q641M气动高温球阀
- 产品介绍:
球体密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
Q641M气动高温球阀产品简介：
球体密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
设计特点：
1) 采用高分子复合材料的密封圈材料，具有耐高温，耐高压，耐磨之性能。
2) 阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质。
3) 适用工作温度350度左右，是导热油专用阀门，广泛应用于石油，化工，制药电力，食品等行业。
气动执行器的选型：
1．选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2．水蒸气或非润滑的介质增加25%安全值
3．非润滑的干气介质增加60%安全值
4．非润滑用气体输送的颗粒粉料增加100%安全值
5．对于清洁、无摩擦的润滑介质增加20%安全值
6．最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
试验标准：型号
公称压力
强度试验压力
密封试验压
适用温度
适用介质
(MPa)
(MPa)
(MPa)
(℃)
Q641M/F-16C/P
1.6
2.4
1.8
-28～+600 (M/F)
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q641M/F-16C/P
2.5
3.8
2.8
-28～+600 (PPL）
气动执行器参数：
Q641M/PPL气动高温球阀执行器技术参数
类 型
双作用活塞式、弹簧复位式
气源压力
双作用：2-8bar/单作用：4-8bar
输出力矩
双作用：4N·M～10560N·M
单作用：7N·M～2668N·M
工作温度
-28～+300 (M/F)
-28～+350 (PPN)
动作范围
0～90°±5°
接口螺纹
GTD40～GTD83/ATD50～ATD88 G1/8″
GTD110～GTD350/ATD100～200 G1/4″
阀位信号
定位器：4～20mA/回信器：全开全关信号
Q641M/PPL气动高温球阀阀体参数
公称通径
DN15～200mm
公称压力
PN1.6、2.5MPa
温 度
M≤300℃、PPL≤350℃
适用介质
水、石油、导热油、蒸汽、高温气体、浆料、强氧化性介质等
特 点
耐高温、一体化结构、阻力小、多种长度
产品零部件材料：
序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢、304、316
2
密封圈
(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3
球
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450－10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢
Q641M气动高温球阀附件选项：
① 根据不同控制和要求可选择下列附件：
② 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
⑥ 三联件：可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构：转动手轮机构，可实现手动开、关阀。
⑧ 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
⑨ 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
⑩ 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）
产品外形与结构尺寸：
规格
尺寸
L
D
D 1
D 2
z-φd
H
b
15
130
95
65
45
4-14
85
14
20
150
105
75
55
4-14
95
16
25
160
115
85
65
4-14
103
16
32
180
135
100
78
4-18
105
18
40
200
145
110
85
4-18
120
18
50
230
160
125
100
4-18
195
20
65
290
180
145
120
4-18
195
20
80
310
195
160
135
8-18
215
22
100
350
215
180
155
8-18
253
24
Q641M气动高温球阀安装与维护：
a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。
常见故障及检测、排除的方法：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质，更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力（0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞，更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
