Q641TC气动陶瓷球阀-上海昊沃阀门有限公司

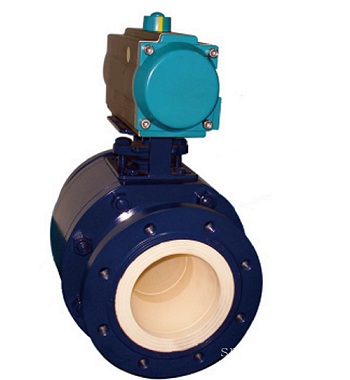

Q641TC气动陶瓷球阀产品简介：
具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。
满足高磨损、强腐蚀的使用环境，尤其突出的特点是超长的使用寿命，电动陶瓷球阀的性能价格比远远优于其它同类金属阀门。随着科学技术的不断发展和进步，陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备，电动陶瓷球阀以其优异的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以推广应用于更广泛的工程领域。
主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况，陶瓷阀更显示出它卓越的性能。陶瓷阀门能满足高磨损、强腐蚀的使用环境，尤其突出的特点是超长的使用寿命。

气动陶瓷球阀烟气脱硫的运用：
湿钙法烟气脱硫技术可以最有效地脱除烟气中的二氧化硫，同时还能洗脱烟尘，是同时控制大气环境中二氧化硫和可吸入颗粒物浓度的有效方法。
湿钙法烟气净化技术的基本原理为：使石灰或石灰石浆液或溶液与烟气接触，将烟气中的二氧化硫吸收到液相，并在液相与石灰或石灰石反应生成亚硫酸钙。在气液接触过程中，固体粉尘颗粒同时被液体捕获。但不少用户对脱硫设备在腐蚀、结垢、磨损、堵塞等方面的问题反映较大，因此超耐磨损的陶瓷球阀应运而生。MZ系列陶瓷调节阀广泛应用于电厂的烟气脱硫系统、除渣系统以及燃烧系统；碱厂的盐水系统、蒸馏系统；造纸厂的纸浆控制系统等。
在电站脱硫（FGD）工程中，陶瓷阀很好地解决了FGD工况存在的高氯离子腐蚀，高固含量磨损两大问题。在石灰石浆液、石膏浆液废水的调节过程中，陶瓷调节阀是目前最理想的阀门，是最好的进口产品替代品，具有极高的推广价值。

性能特点：
所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 (洛氏硬度 HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与陶瓷阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能，真正达到陶瓷对陶瓷的良好硬密封。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀、不耐磨损的缺点。陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高. 使用寿命长 ,是钛合金阀和蒙乃尔阀的2-4倍。用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。
可直接接收4-20mA或1-5V的信号，轻松实现阀门的比例调节（位置控制），良好的控制模块确保了长期稳定的使用。脱硫系统的中流砥柱。公司同时生产衬四氟硬密封陶瓷球阀、不锈钢陶瓷球阀以及电气动陶瓷球阀等。

气动执行器的选型：
1．选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2．水蒸气或非润滑的介质增加25%安全值
3．非润滑的干气介质增加60%安全值
4．非润滑用气体输送的颗粒粉料增加100%安全值
5．对于清洁、无摩擦的润滑介质增加20%安全值
6．最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。

Q641TC气动陶瓷球阀设计特点：
1) 所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 ( 洛氏硬度 HRC90), 仅次于金刚石。因此 , 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。　
2) 球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。　
3) 陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高. 使用寿命长 ,是钛合金阀和蒙乃尔阀的2-4倍。　
4) 用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。

阀体技术参数：

公称通径DN	DN15-300
公称压力（MPa)	PN1.0～2.5
允许压差（MPa)	≤公称压力
阀体形式	二通式
连接形式	法兰
阀芯形式	O型球阀阀芯
适用温度	≤200℃
流量特性	近似快开型
动作范围	0～90°
泄漏量Q	软密封VI级、硬密封IV级符合ANSI B16.104标准
配置执行机构	GT、AT、ST、SR、AW等系列气动执行机构
控制方式	开关型（开关2位控制）调节型（4-20mA控制）

气动执行器技术参数：

执行器型号	GT、AT、ST、SR、AW等系列气动执行机构
供气压力	0.4MPa～0.7MPa
气源接口	G1/4″、G1/8″、G3/8″、G1/2″
环境温度	﹣20℃～﹢70℃
作用形式	单作用执行机构：气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位关（FC）
作用形式	双作用执行机构：气关式（B）-失气时阀位保持（FL）；气开式（K）-失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤器、保卫阀、行程开关、阀位传送器、手轮机构等

产品零部件材料：

序号No.	名称	材料	序号No.	名称	材料
1	阀盖	A105/SS304	7	螺柱	A193-B7/B8
2	中阀体	A105/SS304	8	螺母	A194-2H/B8
3	接管	高强度结构陶瓷	9	阀杆	SS316/SS316L
4	球体	高强度结构陶瓷	10	支架(电、气动)	Q235/SS304
5	阀座	高强度结构陶瓷	10	填料函(手动)	Q235/SS304
6	中体	高强度结构陶瓷	11	驱动装置	组件

附件选项：

①　根据不同控制和要求可选择下列附件：
②　限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
③　电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
④　双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
⑤　单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
⑥　三联件：可对气源稳压、过滤、气缸加润滑油。
⑦　手轮机构：转动手轮机构，可实现手动开、关阀。
⑧　电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
⑨　气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
⑩　电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）

Q641TC气动陶瓷球阀产品外形与结构尺寸：

DN

L

PN10(1.0MPa)

PN16(1.6MPa)

D

D1

D2

b

f

Z-d

D

D1

D2

b

f

Z-d

15

130

95

65

45

16

2

4-Ф14

95

65

45

16

2

4-Ф14

20

130

105

75

58

18

2

4-Ф14

105

75

58

18

2

4-Ф14

25

140

115

85

68

18

2

4-Ф14

115

85

68

18

2

4-Ф14

32

165

140

100

78

18

2

4-Ф18

140

100

78

18

2

4-Ф18

40

165

150

110

88

18

3

4-Ф18

150

110

88

18

3

4-Ф18

50

203

165

125

102

18

3

4-Ф18

165

125

102

18

3

4-Ф18

65

220

185

145

122

18

3

4-Ф18

185

145

122

18

3

4-Ф18

80

241

200

160

138

20

3

8-Ф18

200

160

138

20

3

8-Ф18

100

305

220

180

158

20

3

8-Ф18

220

180

158

20

3

8-Ф18

125

356

250

210

188

22

3

8-Ф18

250

210

188

22

3

8-Ф18

150

394

285

240

212

22

3

8-Ф22

285

240

212

22

3

8-Ф22

200

457

340

295

268

24

3

8-Ф22

340

295

268

24

4

12-Ф22

250

533

395

350

320

26

3

12-Ф22

405

355

320

26

4

12-Ф26

300

610

445

400

375

26

4

12-Ф22

460

410

375

28

4

12-Ф26

安装与维护：

a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。

常见故障及检测、排除的方法：

故障现象	检查项目	解决方法
气动阀门不能动作	1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死	更换电磁阀、更换线圈、清除赃物
	2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏	更换已坏密封圈及气缸
	3.阀内是否有杂质将阀芯卡死	清除杂质，更换已损件
	4.手动机动的手柄是否处在手动位置	将手柄转到气动位置
动作迟缓、爬行	1.气源压力不够	增加气源压力（0.4-0.7MPa)
	2.气动执行器输出扭矩过小	增大气动执行器的型号规格
	3.阀门阀芯或其他阀门配件装配太紧	重新装配调整
	4.气源管路堵塞、流量过小	排除堵塞，更换过滤器滤芯
回讯器没有信号	1.电源线路短路或断路	检查电源线路
	2.回信内凸轮位置不准确	调整凸轮至正确位置
	3.微动开关损坏	更换微动开关
