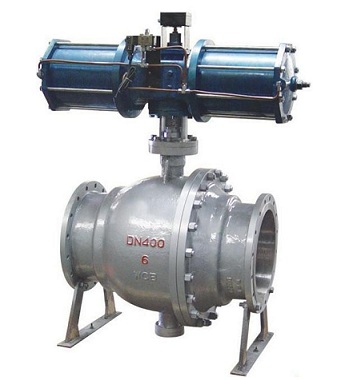

产品名称: Q647气动固定球阀
产品介绍:
可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

产品介绍
服务承诺
订货流程

Q647气动固定球阀产品简介：
可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。

产品执行标准：

Q647H气动球阀制造标准	Q647H气动球阀法兰标准	Q647H气动球阀结构标准	Q647H气动球阀检验试验标准
GB/T12237-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
API6D	ANSI B16.5	ANSI B16.10	JB/T9092-99
JPI7S-48	JIS B2212~2214	JIS B2002

型号	试验压力ps(MPa)			工作温度(℃)	适用介质
	壳体	密封(液)	密封(气)
Q647F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)	水、蒸汽、油品等
Q647F-16
					硝酸等腐蚀性介质
					强氧化性介质
Q647F-25
Q647F-64					醋酸等腐蚀性介质
Q647F-160
					尿素等腐蚀性介质

气动执行器的选型：
选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
水蒸气或非润滑的介质增加25%安全值
非润滑的干气介质增加60%安全值
非润滑用气体输送的颗粒粉料增加100%安全值
对于清洁、无摩擦的润滑介质增加20%安全值
最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。

Q647气动固定球阀设计特点：
1．流体阻力小、Q647F气动固定球阀是所有阀类中流体阻力最小的一种
2．止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活，并且可以定制。
3．阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封。
4．阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏
5．由于内件聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故使用寿命长。

产品零部件材料：

序号	零件名称	材质
NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	弹簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡胶	橡胶
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A276-410
10	滑动轴承	PTFE&	PTFE&
11	球体	1C18Ni9Ti	SS304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	压套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料压盖	WCB	A2116-WCB
21	键 Key	45	AISI C 1045

附件选项：
1) 根据不同控制和要求可选择下列附件：
2) 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
3) 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
4) 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
5) 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
6) 三联件：可对气源稳压、过滤、气缸加润滑油。
7) 手轮机构：转动手轮机构，可实现手动开、关阀。
8) 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
9) 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
10) 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）

Q647气动固定球阀产品外形与结构尺寸：

PN1.0(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	90
150	394	150	280	240	210	22	8-23	572	130
200	457	200	335	295	265	24	8-23	636	203
250	533	250	390	350	320	26	12-23	726	245
300	610	300	440	400	368	26	12-23	859	399
350	686	350	500	460	428	26	16-23	927	498
400	762	400	565	515	482	26	16-25	1080	818
450	864	450	615	565	532	28	20-25	1120	1037
500	914	500	670	620	585	28	20-25	1150	1255
PN1.6(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	95
150	394	150	280	240	210	24	8-23	572	135
200	457	200	335	295	265	26	12-23	736	208
250	533	250	405	355	320	30	12-25	890	255
300	610	300	460	410	375	30	12-25	910	409
350	686	350	520	470	435	34	16-25	1020	518
400	762	400	580	525	485	36	16-30	1080	838
450	864	450	640	585	545	40	20-30	1120	1067
500	914	500	705	650	608	44	20-34	1150	1295
PN2.5(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
100	305	100	230	190	160	24	8-23	416	78
125	381	125	270	220	188	28	8-25	542	107
150	403	150	300	250	218	30	8-25	572	145
200	502	200	360	310	278	34	12-25	736	220
250	568	250	425	370	332	36	12-30	890	280
300	648	300	485	430	390	40	16-30	910	450
350	762	350	550	490	448	44	16-34	1020	570
400	838	400	610	550	505	48	16-34	1080	920
450	914	450	660	600	555	50	20-34	1120	1140
500	991	500	730	660	610	52	20-41	1150	1360
PN6.4(MPa)
通径(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	292	50	175	135	105	88	26	4-23	360	33
65	330	65	200	160	130	110	28	8-23	379	45
80	356	80	210	170	140	121	30	8-23	452	55
100	432	100	250	200	168	150	32	8-25	479	81
125	508	125	295	240	202	176	36	8-30	646	175
150	559	150	340	280	240	204	38	8-34	666	240
200	660	200	405	345	300	260	44	12-34	736	280
250	787	250	470	400	352	313	48	12-41	790	540
300	838	300	530	460	412	364	54	16-41	870	760
350	889	350	595	525	475	422	60	16-41	1020	980
400	991	400	670	585	525	474	66	16-48	1080	1300
PN16.0(MPa)
通径(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	368	50	215	165	132	88	36	8-25	380	80
65	419	65	245	190	152	110	44	8-30	395	120
80	381	80	260	205	168	121	46	8-30	480	155
100	457	100	300	240	200	150	48	8-34	532	195
125	-	125	355	285	238	176	60	8-41	670	250
150	610	150	390	318	270	204	66	12-41	703	480
200	737	200	480	400	345	260	78	12-48	750	620
250	838	250	580	485	425	313	88	12-54	820	960
300	965	300	665	570	510	364	100	16-54	900	1380

安装与维护：

a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。

常见故障及检测、排除的方法：

故障现象	检查项目	解决方法
气动阀门不能动作	1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死	更换电磁阀、更换线圈、清除赃物
	2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏	更换已坏密封圈及气缸
	3.阀内是否有杂质将阀芯卡死	清除杂质，更换已损件
	4.手动机动的手柄是否处在手动位置	将手柄转到气动位置
动作迟缓、爬行	1.气源压力不够	增加气源压力（0.4-0.7MPa)
	2.气动执行器输出扭矩过小	增大气动执行器的型号规格
	3.阀门阀芯或其他阀门配件装配太紧	重新装配调整
	4.气源管路堵塞、流量过小	排除堵塞，更换过滤器滤芯
回讯器没有信号	1.电源线路短路或断路	检查电源线路
	2.回信内凸轮位置不准确	调整凸轮至正确位置
	3.微动开关损坏	更换微动开关
