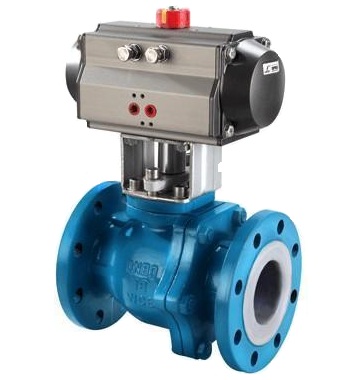

- 产品名称: Q641F46气动衬氟球阀
- 产品介绍:
阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯, 故具有可靠的耐腐蚀性和密封性。
Q641F46气动衬氟球阀产品简介:
由气动活塞式执行机构和O型衬氟球阀组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯, 故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使气动衬氟球阀达到零泄漏。
产品执行标准:设计标准
GB12237
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
JB/T9092-99
气动执行器的选型:
选用气动执行器的时候,先确定阀门的扭矩,再根据介质增加安全值
水蒸气或非润滑的介质增加25%安全值
非润滑的干气介质增加60%安全值
非润滑用气体输送的颗粒粉料增加100%安全值
对于清洁、无摩擦的润滑介质增加20%安全值
最后再根据气源工作压力,查找单双作用式扭矩表,可得到准确的单作用和双作用气动执行器型号。
设计特点:
采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修
Q641F46气动衬氟球阀产品性能参数:公称通径DN(mm)
15~300
执行器型号
AT系列单双作用气动执行器
公称压力(MPa)
PN1.0、1.6 MPa
供气压力
0.4~0.7MPa
阀体形式
两段式阀体(浮动球体、固定球体)
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
连接形式
法兰式
环境温度
-30~+70℃
阀芯形式
"O"型球形阀芯
作用形式
单作用执行机构、双作用执行机构
密封填料
聚四氟乙烯(PTFE)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性
近似快开型
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠。
动作范围
0~90°
1、齿轮式双活塞,输出力矩大,体积小。
泄露量Q
软密封:零泄漏
2、气缸选用铝金材料,重量轻、外形美观。
适用温度
PTFE≤180℃
3、可在顶部、底部安装手动操作机构。
基本误差
带定位器:小于全行程的±2%
4、齿条式连接可调节开启角度、额定流量。
死区
带定位器:小于全行程的2%
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
可调范围
250:1
6、IS05211标准连接为产品的安装更换提供了方便。
配置执行机构
AT系列单双作用气动执行器
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
控制方式
开关两位控制、4-20mA模拟量控制
气动执行器参数:
1.型式:AT/SR、AW/AWS、GTD/GTE双作用、单作用活塞式执行机构
2.供气压力:0.3~0.8Mpa
3.气源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞
4.环境温度:-30~+70℃
5.单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
6.双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
产品零部件材料:序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P8
R8
R3
R3
1
阀体/阀盖
A216-C
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
2
球体/阀杆
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
3
衬里/阀座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4
填料/压盖
PTFE(F4)
A351-CF3
A351-CF3
5
填料
A216-WCB
A351-CF8
A351-CF8
6
支架
A193-B7
A194-8
A193-B8M
7
紧固螺栓
A193-B7
A193-B8M
A194-8
8
螺母
A194-2H
A194-8
A194-8
9
操作手柄
A216-WCB
A216-WCB
A216-WCB
产品主要衬里材料:
1) 聚全氟乙烯 FEP (F46)
适用介质:任何有机溶剂或试剂,稀或浓无 机 酸,碱,酮,芳烃,氯化烃等。
使用温度:-85~150
特点:力学,电性能和化学稳定性基本与F4相同,但突出优点是动击韧性高,有极好的耐候性和辐射性。
2) 聚三氟乙烯 PCTEF (F3)
适用介质:各种有机溶剂,无机腐蚀液(氧化性酸类)
使用温度:-195~120
特点:耐热性,电性能和化学稳定性仅次于F4,机械强度,蠕变性能,硬度比F4好些
3) 聚丙烯: RPP
适用介质:无机盐类的水溶液,无 机 酸类,碱类的稀或浓溶液。
使用温度:-14~80
特点:最轻的塑料之一,其屈服,拉伸和压缩强度,硬度均优于低压聚乙烯,有很突出的刚性,耐热性好,易成型,优廉。改性后动击性,流动性,弯曲弹性。
4) 聚氯乙烯: 硬质)PVC
适用介质:耐水,浓碱,非氧化性酸,链烃,油和臭氧等。
使用温度:0-55
特点:机械强度较高,化学稳定性及介电性能优良,耐油性和抗老性也较好,易熔接及粘合,价格较低。
5) 聚四氯乙烯 PTFE(F4)
使用介质:强酸,强碱,强氧化剂等。
使用温度:-200~180
特点:具有优异的化学稳定性,有很高的耐热性,耐寒性,磨擦系数很低,是极好的 自润滑材料,但机械性能较低,流动性差,热膨胀大。
6) 聚偏氯乙烯 PVDF(F2)
使用介质:耐大多数化学药品和溶剂,
使用温度:-70~100
特点:拉绅强度与压缩强度比F4好,耐弯折,耐候,耐辐射。耐光和老化等,最大特 点是韧性好,易成型。
7) 聚烯烃:PO
适用介质: 各种浓度的酸碱盐及某些有机溶剂。
使用温度:-58~80
特点:是目前世界最理想的防腐材料,已广泛用于旋转成型的大型设备和管道件
根据不同控制和要求可选择下列附件:
① 限位开关回讯器:远距离传送阀门开或关位置的信号(可选防爆)。
② 电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
③ 双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。
④ 单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开。
⑤ 三联件:可对气源稳压、过滤、气缸加润滑油。
⑥ 手轮机构:转动手轮机构,可实现手动开、关阀。
⑦ 电气定位器:根据电流信号(4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)
⑧ 气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制
⑨ 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)
Q641F46气动衬氟球阀产品外形与结构尺寸:公称通径
标准值
参考值
DN(mm)
NPS
L
D
D1
D2
f
b
Z-Φd
W
Do(蜗轮)
H
WT(Kg)
(inch)
PN1.0MPa
15
1/2
140
95
65
45
2
14
4-Φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-Φ14
140
90
3
25
1
150
115
85
65
2
16
4-Φ14
160
100
4.5
32
1 1/4
165
135
100
78
2
18
4-Φ14
160
110
5.7
40
1 1/2
180
145
110
85
2
18
4-Φ14
200
120
7
50
2
200
160
125
100
3
20
4-Φ14
250
135
9.5
65
2 1/2
220
180
145
120
3
20
4-Φ14
300
145
15
80
3
250
195
160
135
3
22
4-Φ14
350
185
19
100
4
280
215
180
155
3
22
8-Φ18
400
95
33
125
5
320
245
210
185
3
24
8-Φ18
500
210
58
150
6
360
280
240
210
3
24
8-Φ23
200
450
93
200
8
457
335
295
265
3
26
8-Φ23
240
490
155
250
10
533
390
350
320
3
28
12-Φ23
240
550
210
PN1.6MPa
15
1/2
140
95
65
45
2
14
4-Φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-Φ14
140
90
3
25
1
150
115
85
65
2
16
4-Φ14
160
100
4.5
32
1 1/4
165
135
100
78
2
18
4-Φ18
160
110
5.7
40
1 1/2
180
145
110
85
3
18
4-Φ18
200
120
7
50
2
200
160
125
100
3
20
4-Φ18
250
135
9.5
65
2 1/2
220
180
145
120
3
20
4-Φ18
300
145
15
80
3
250
195
160
135
3
22
8-Φ18
350
185
19
100
4
280
215
180
155
3
24
8-Φ18
400
195
33
125
5
320
245
210
185
3
26
8-Φ18
500
210
58
150
6
360
280
240
210
3
28
8-Φ23
200
450
93
200
8
457
335
295
265
3
30
12-Φ23
240
490
155
PN2.5MPa
15
1/2
140
95
65
45
2
16
4-Φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-Φ14
140
90
3
25
1
150
115
85
65
2
16
4-Φ14
160
100
4.5
32
1 1/4
165
135
100
78
2
18
4-Φ18
160
110
5.7
40
1 1/2
180
145
110
85
3
18
4-Φ18
200
120
7
50
2
200
160
125
100
3
20
4-Φ18
250
135
9.5
65
2 1/2
220
180
145
120
3
22
8-Φ18
300
145
15
80
3
250
195
160
135
3
22
8-Φ18
300
185
19
100
4
280
230
190
160
3
24
8-Φ23
200
195
33
125
5
320
270
220
188
3
28
8-Φ25
200
210
58
150
6
360
300
250
218
3
30
8-Φ25
200
450
93
安装与维护:
a. 气动执行器可与阀门直接安装连接,也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度,并转动灵活,无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下,当向上或水平时,应连接弯管,使排气口向下。
e. 调试前应确认空气管道畅通,气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时,应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件,应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次,每年检修一次。
常见故障及检测、排除的方法:故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常,线圈是否烧坏,电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验,检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质,更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力(0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞,更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
