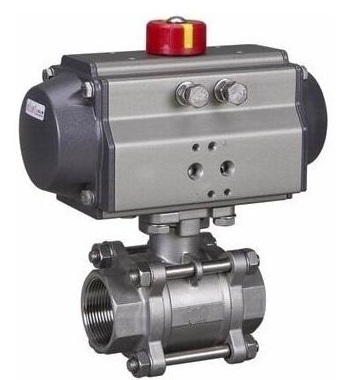

- 产品名称: Q611F气动三片式丝扣球阀
- 产品介绍:
和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。
Q611F气动三片式丝扣球阀产品简介:
分为三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。气动三片式球阀内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。
产品执行标准:设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
Gb12221
/
GB/T13927
GB13927
气动执行器的选型:
选用气动执行器的时候,先确定阀门的扭矩,再根据介质增加安全值
水蒸气或非润滑的介质增加25%安全值
非润滑的干气介质增加60%安全值
非润滑用气体输送的颗粒粉料增加100%安全值
对于清洁、无摩擦的润滑介质增加20%安全值
最后再根据气源工作压力,查找单双作用式扭矩表,可得到准确的单作用和双作用气动执行器型号。
设计特点:
1.流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2.止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3.阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4.阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5.由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7.防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
8.气动执行器结构简单,安装方便,特别是小口径气动法兰球阀较电动法兰球阀价格优势明显;
9.加装防爆电磁阀,可适用于防爆的场合;
10.驱动是压缩空气,能源消耗低。
Q611F气动三片式丝扣球阀气动执行器优点:
1) 采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
2) 齿轮式双活塞,输出力矩大,体积小。
3) 气缸选用铝金材料,重量轻、外形美观。
4) 可在顶部、底部安装手动操作机构。
5) 齿条式连接可调节开启角度、额定流量。
6) 执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
7) IS05211标准连接为产品的安装更换提供了方便。
8) 两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
产品性能参数:公称通径DN(mm)
DN15-300
公称压力
PN(MPa)
1
1.6
2.5
4
6.4
试验压力
强度试验
1.5
2.4
3.75
6
9.6
密封试验
1.1
1.76
2.75
4.4
7.04
低压气密试验
0.5~0.7
适用介质
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
产品零部件材料:
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
尿素等腐蚀性介质
附件选项:
① 根据不同控制和要求可选择下列附件:
② 限位开关回讯器:远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开。
⑥ 三联件:可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构:转动手轮机构,可实现手动开、关阀。
⑧ 电气定位器:根据电流信号(4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)
⑨ 气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制
⑩ 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)

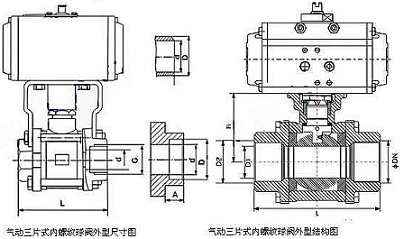

Q611F气动三片式丝扣球阀产品外形与结构尺寸:
口径
尺 寸(mm)
(mm)
三段式
对焊式
承插焊式
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1~14.3
9.5
10
3/8
65
12.7
65
12.7
18
65
12.7
17.55~17.8
9.5
15
1/2
67
15
67
15.8
24
67
15
21.7~21.95
9.5
20
3/4
82
20
82
20
28
82
20
27.05~27.3
11.1
25
1
91
25
91
25
34
91
25
33.8~34.05
12.7
32
1 1/4
108
32
108
32
41
108
32
42.55~42.8
14.3
40
1 1/2
129
38
129
38
49
129
38
48.65~48.9
15.89
50
2
148
50
148
50
62
148
50
61.1~61.35
17.4
65
2
186
64
193
64
78
/
/
/
/
80
3
206
78
222
78
94
/
/
/
/
100
4
240
98
273
98
124
/
/
/
/
安装与维护:
a. 气动执行器可与阀门直接安装连接,也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度,并转动灵活,无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下,当向上或水平时,应连接弯管,使排气口向下。
e. 调试前应确认空气管道畅通,气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时,应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件,应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次,每年检修一次。
常见故障及检测、排除的方法:故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常,线圈是否烧坏,电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验,检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质,更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力(0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞,更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
