- 产品名称: Q691F卫生级气动球阀
- 产品介绍:
经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的4F密封，没有死角且容易清洗。

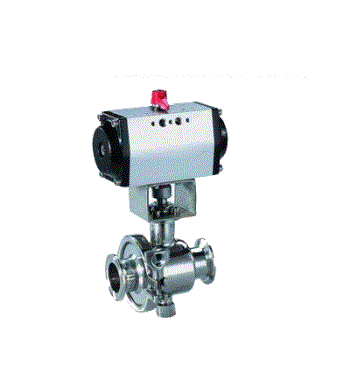

Q691F卫生级气动球阀产品简介：
经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的4F密封，没有死角且容易清洗。执行器与球阀连接无需支架，减少了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节约了空间。
适用于PN1.0～1.6MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。
产品执行标准：
1) 设计制造标准：ASME B16.34、AFI608
2) 结构长度标准：GB/T 12221-2005
3) 管螺纹连接端：ASME B1.20、BS21、DIN29999/259、BSP ISO7/1、ISO228/1、JISB02
4) 压力温度等级：GB/T 12224-2005
5) 试验检验标准：GB/T 13927-2008
气动执行器的选型：
1．选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2．水蒸气或非润滑的介质增加25%安全值
3．非润滑的干气介质增加60%安全值
4．非润滑用气体输送的颗粒粉料增加100%安全值
5．对于清洁、无摩擦的润滑介质增加20%安全值
6．最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
设计特点：
1. 采用316不锈钢精制而成。
2. 流道内壁240Grit抛光，保持流体畅通无阻。
3. 采用的全包PTFE没有死角，保证卫生。
4. 无支架与执行器一体式连接。
Q691F卫生级气动球阀产品性能参数：AT、GT、ST气动执行机构技术参数
阀 体 参 数
类型
双作用活塞式、弹簧复位式
公称通径
15～102mm
气源压力
双作用：2-8bar/单作用：4-8bar
公称压力
PN1.0MPa
输出力矩
双作用：4N·M～10560N·M
阀轴材质
不锈钢
单作用：7N·M～2668N·M
阀体材质
304/316/316L不锈钢
工作温度
常温型：-20℃～80℃（丁腈橡胶O型圈）
球体材质
304/316/316L不锈钢
高温型：-20℃～160℃（氟橡胶O型圈）
阀座密封
PTFE
动作范围
0～90°±5°
温度
PTFE≤180℃
接口螺纹
GTD40～GTD83/ATD50～ATD88 G1/8″
连接方式
快装式、焊接式、螺纹式
GTD110～GTD350/ATD100～200 G1/4″
适用介质
啤酒、葡萄酒、生物工程、食品、制药、饮等
阀位信号
定位器：4～20mA/回信器：全开全关信号
特点
安全卫生，密封好、使用寿命长
附件选项：
① 根据不同控制和要求可选择下列附件：
② 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
⑥ 三联件：可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构：转动手轮机构，可实现手动开、关阀。
⑧ 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
⑨ 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
⑩ 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）
Q691F 卫生级气动球阀产品外形与结构尺寸：
通径 (mm)
英寸″
尺寸（ mm）
卡箍
对接
L
D1
D2
L
D1
D2
15
1/2
88.9
9.4
25.4
88.9
9.4
12.7
20
3/4
101.6
15.7
25.4
101.6
15.7
19.1
25
1
114.3
22.1
50.4
114.3
22.1
25.4
40
1 1/2
139.7
34.8
50.4
139.7
34.8
38.1
50
2
158.8
47.5
63.9
158.8
47.5
50.8
65
2 1/2
197.5
60.2
77.5
197.5
60.2
63.5
80
3
228.6
72.9
90.9
228.6
72.9
76.2
100
4
241.3
97.4
118.9
241.3
97.4
101.6
安装与维护：
a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。
常见故障及检测、排除的方法：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质，更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力（0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞，更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
