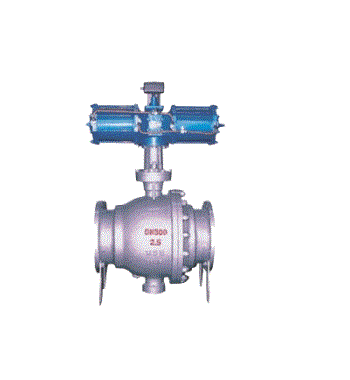

Q647MF气动卸灰球阀-上海昊沃阀门有限公司

Q647MF气动卸灰球阀产品简介：
采用单向密封和进口缩孔式结构，特别适用于煤粉喷吹的气固二项介质中，不会积灰卡住。密封圈、密封座、球体对零件采用专门材料和特殊工艺处理、耐磨损、寿命长。密封圈装有自动磨损补偿装置，不会因使用一段时间后的磨损产生泄漏。采用双阀杆固定式圆球，可长期保持开启和关闭的位置精度。开启和关闭扭矩小，灵活轻便。执行机构有手动、气动、液动、电动等，可远距离集中控制或计算机程制。本阀安装时介质流向符合阀体睛箭头的指向。该阀主要应用于高炉煤粉喷吹系统的下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀等。
在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

产品工作原理：
由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

产品执行标准：

产品规范	设计规范	结构长度	连接法兰	试验与检验
	GB/T12237	GB/T15188.1	GB/T12224	GB/T13927
	API6D	ASME/ANS B16.10	ASME/SNS B16.25	API 598

气动执行器的选型：
1. 选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2. 水蒸气或非润滑的介质增加25%安全值
3. 非润滑的干气介质增加60%安全值
4. 非润滑用气体输送的颗粒粉料增加100%安全值
5. 对于清洁、无摩擦的润滑介质增加20%安全值
6. 最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。

Q647MF气动卸灰球阀设计特点：
1．手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开　　关位置避免误操作。手柄上有明显地开和关标识。
2．阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3．阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4．根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5．密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6．球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

试验标准：

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS（Mpa）
试验压力（Mpa）	1.6	2.5	4	6.4	10	150	300	600	10K	20K
强度试验	2.4	3.8	6	9.6	15	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7	11	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

气动执行器参数：

公称通径	气缸型号	供气压力	管接头	动作时间
DN200～250	QYQGA200×250	0.40.6-MPa	H18×1.5	≤8S
DN300	QYQGA250×340	0.40.6-MPa	H27×2	≤8S
DN350～400	QYQGA300×460	0.40.6-MPa	H27×2	≤8S
DN500～600	QYQGA400×580	0.40.6-MPa	H27×2	≤8S

产品零部件材料：

名称	碳钢	CF8类	CF8M	WC6	WC9
阀体	WCB	CF8	CF8M	WC6	WC9
阀盖	WCB	CF8	CF8M	WC6	WC9
球芯	2Cr13+喷涂碳化钨	CF8+喷涂碳化钨	CF8M+喷涂碳化钨	ZGCr5Mo+喷涂碳化钨	ZG12CrMoV+喷涂碳化钨
阀杆	2Cr13	304	316	20CrMo	12CrMoV
阀座	2Cr13+喷涂碳化钨	CF8+喷涂碳化钨	CF8M+喷涂碳化钨	1Cr5Mo +喷涂碳化钨	25Cr2MoV
螺母	45	0Cr18Ni9	0Cr17Ni12Mo2	30CrMo	25Cr2MoV
螺栓	35CrMoA	0Cr18Ni9	0Cr17Ni12Mo2	35CrMo	25Cr2MoV
垫片	304+石墨	304+石墨	316L+石墨	304+石墨	304+石墨

可选附件：
1) 根据不同控制和要求可选择下列附件：
2) 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
3) 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
4) 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
5) 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
6) 三联件：可对气源稳压、过滤、气缸加润滑油。
7) 手轮机构：转动手轮机构，可实现手动开、关阀。
8) 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
9) 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
10) 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）

Q647MF气动卸灰球阀产品外形与结构尺寸：

PN0.25～1.6MPa主要连接尺寸及重量：

公称压力

50

65

80

100

125

150

200

250

300

350

400

450

500

系列1L

216

241

283

305

356

394

457

533

610

686

762

864

914

系列2L

-

500

600

700

800

900

-

1000

H

102

114

127

152

184

219

273

360

395

430

470

550

580

手动

H1

107

125

152

178

300

330

398

495

580

625

670

698

840

E

-

115

116

171

257

F

-

350

400

420

400

420

400

W

230

400

650

1050

600

800

WT(KG)

12

16

22

35

58

74

205

322

460

576

864

1280

1600

电动

H2

-

554

600

652

760

770

830

-

940

L1

-

235

259

400

-

410

气动

H3

274

379

389

479

552

666

736

926

1059

1127

1468

1538

L2

270

405

576

776

1060

1360

安装与维护：
①　气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
②　保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
③　连接管道、接头、附件等应情节干净。
④　电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
⑤　调试前应确认空气管道畅通，气压、电压、信号等符合要求。
⑥　压缩空气应经过过滤、干燥、露点负15度以下要除湿。
⑦　调试时电磁阀应该开到自动位置。
⑧　气动操作时，应断开手动装置。手动操作时应断开气动装置。
⑨　执行器上安装的各种附件，应分别按照使用说明书进行调试。
⑩　正常工作情况下每月检查一次，每年检修一次。

常见故障及检测、排除的方法：

故障现象	检查项目	解决方法
气动阀门不能动作	1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死	更换电磁阀、更换线圈、清除赃物
	2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏	更换已坏密封圈及气缸
	3.阀内是否有杂质将阀芯卡死	清除杂质，更换已损件
	4.手动机动的手柄是否处在手动位置	将手柄转到气动位置
动作迟缓、爬行	1.气源压力不够	增加气源压力（0.4-0.7MPa)
	2.气动执行器输出扭矩过小	增大气动执行器的型号规格
	3.阀门阀芯或其他阀门配件装配太紧	重新装配调整
	4.气源管路堵塞、流量过小	排除堵塞，更换过滤器滤芯
回讯器没有信号	1.电源线路短路或断路	检查电源线路
	2.回信内凸轮位置不准确	调整凸轮至正确位置
	3.微动开关损坏	更换微动开关
