Q646F气动四通球阀-上海昊沃阀门有限公司

Q646F气动四通球阀产品简介：
采用角行程气动执行器及四通球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营种；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中得以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。气动四通阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

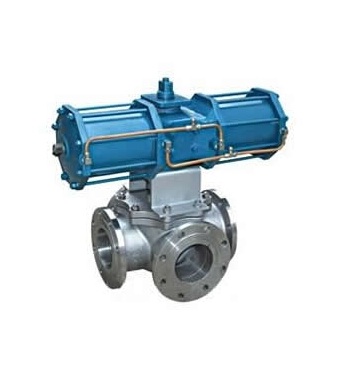

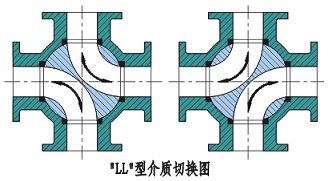

“LL”型气动四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。,球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

产品执行标准：
设计和制造：GB/T12237-1989； APl608。
检验和试验：GB/T13927-1992； APl 598。
法兰连接：JB/T79]一2-1994； ASME/ANSI B165。

气动执行器的选型：
选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
水蒸气或非润滑的介质增加25%安全值
非润滑的干气介质增加60%安全值
非润滑用气体输送的颗粒粉料增加100%安全值
对于清洁、无摩擦的润滑介质增加20%安全值
最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。

工作原理：

Q646F气动四通球阀设计特点：
1. 阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
2. 填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
3. 根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
4. 密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
5. 气动四通阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
6. 在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营种；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中得以广泛的应用。

阀体性能参数：

阀体形式	四通铸造阀体
公称通径	DN50～600mm
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JB/T79.2-1994、 ASME/ANSI B165
连接形式	法兰式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
设计和制造	GB/T12237-1989； APl608
检验和试验	GB/T13927-1992； APl 598
动作范围	0～90°
泄露量Q	软密封VI级、硬密封IV级、符合ANSI B16.104标准

试验标准：

试验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
试验压力(MPa)	1.6	2.5	4	6.4	10	150	300	600	10K	20K
强度试验	2.4	3.75	6	9.6	15	3	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

附件选项：

1．根据不同控制和要求可选择下列附件：
2．限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
3．电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
4．双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
5．单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
6．三联件：可对气源稳压、过滤、气缸加润滑油。
7．手轮机构：转动手轮机构，可实现手动开、关阀。
8．电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
9．气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
10．电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）

Q646F气动四通球阀产品零部件材料：

阀体/阀盖	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球体	GB	2Crl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
阀杆	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
阀座	GB	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
	ASTM	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

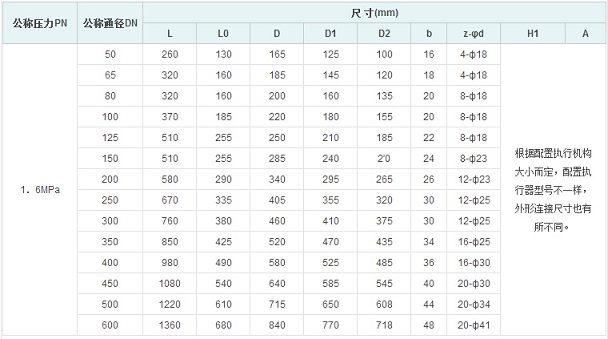

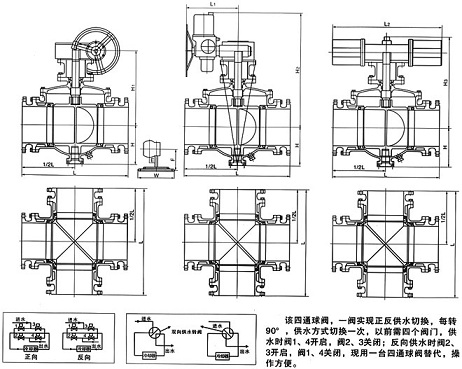

产品外形与结构尺寸：

安装与维护：

a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。

常见故障及检测、排除的方法：

故障现象	检查项目	解决方法
气动阀门不能动作	1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死	更换电磁阀、更换线圈、清除赃物
	2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏	更换已坏密封圈及气缸
	3.阀内是否有杂质将阀芯卡死	清除杂质，更换已损件
	4.手动机动的手柄是否处在手动位置	将手柄转到气动位置
动作迟缓、爬行	1.气源压力不够	增加气源压力（0.4-0.7MPa)
	2.气动执行器输出扭矩过小	增大气动执行器的型号规格
	3.阀门阀芯或其他阀门配件装配太紧	重新装配调整
	4.气源管路堵塞、流量过小	排除堵塞，更换过滤器滤芯
回讯器没有信号	1.电源线路短路或断路	检查电源线路
	2.回信内凸轮位置不准确	调整凸轮至正确位置
	3.微动开关损坏	更换微动开关
