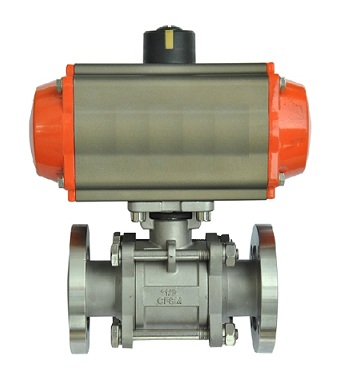

- 产品名称: GUQ型气动高真空(压力)球阀
- 产品介绍:
通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。
GUQ型气动高真空(压力)球阀产品简介:
通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。
采用气动执行器驱动阀杆转90达到开关目的。
气动执行器的选型:
1) 选用气动执行器的时候,先确定阀门的扭矩,再根据介质增加安全值
2) 水蒸气或非润滑的介质增加25%安全值
3) 非润滑的干气介质增加60%安全值
4) 非润滑用气体输送的颗粒粉料增加100%安全值
5) 对于清洁、无摩擦的润滑介质增加20%安全值
6) 最后再根据气源工作压力,查找单双作用式扭矩表,可得到准确的单作用和双作用气动执行器型号。
设计特点:
既能适用高真空,又能适用一定的正压力下使用; 由于球阀全通导,又能达到超高真空要求,所以也能适用于加速器真空系统。
结构紧凑,重量轻,外形简洁、美观。
开关扭矩小,工作稳定、可靠。
密封结构设计独特,漏率可达到<1×10 -10 Pa.M 3 /S, 改变了球阀不能满足高真空、超高真空的现状。
GUQ型气动高真空(压力)球阀产品性能参数:阀门漏率:Valve Leak Rate
≤1.3×10-4Pa.L/S.
适用温度:Applicable Temperature
-30~+150℃
-30~+150℃(PPL密封)
适用范围:Appy Range
连接型式 Loose Flange
使用压力范围(Pa)
活套法兰(GB6070、JB919)
0.6×106~1.3×10-4
焊接法兰(GB6070、JB919)
1.6×106~1.3×10-4
快卸法兰(GB4982)
0.1×106~1.3×10-4
螺纹连接 Threaded Connection
1.6×106~1.3×10-4
附件选项:
① 根据不同控制和要求可选择下列附件:
② 限位开关回讯器:远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开。
⑥ 三联件:可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构:转动手轮机构,可实现手动开、关阀。
⑧ 电气定位器:根据电流信号(4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)
⑨ 气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制
⑩ 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)

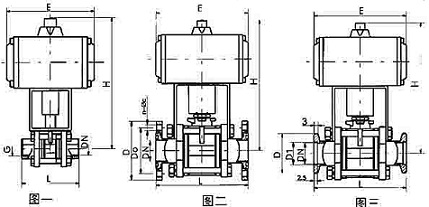

GUQ型气动高真空(压力)球阀产品外形与结构尺寸:
Model
DN
G
H
E
L
型号
GUQ-10(G)
10
1/4"
153
104
68
GUQ-16(G)
16
1/2"
155
104
72
GUQ-20(G)
20
3/4"
160
104
82
GUQ-25(G)
25
1"
163
140
90
GUQ-32(G)
32
1-1/4"
180
140
112
GUQ-40(G)
40
1-1/2"
186
140
120
GUQ-50(G)
50
2"
233
164
145
GUQ-63(G)
63
2-1/2"
272
164
185
GUQ-80(G)
80
3"
351
190
210
GUQ-100(G)
100
4"
370
190
268
活套法兰连接气动高真空球阀的外形及连接尺寸(图二)
Model
DN
D
Do
H
E
L
n-φc
型号
GUQ-10(F)
10
55
40
153
105
84
4-φ6.6
GUQ-16(F)
16
60
45
155
130
84
4-φ6.6
GUQ-25(F)
25
70
55
163
165
114
4-φ6.6
GUQ-32(F)
32
90
70
180
165
140
4-φ9
GUQ-40(F)
40
100
80
186
190
160
4-φ9
GUQ-50(F)
50
110
90
233
190
170
4-φ9
GUQ-63(F)
63
130
110
272
250
195
4-φ9
GUQ-80(F)
80
145
125
351
250
203
8-φ9
GUQ-100(F)
100
165
145
370
280
280
8-φ9
快卸法兰连接气动高真空球阀的外形及连接尺寸(图三)
Model
DN
D1
D
H
E
L
型号
GUQ-10(KF)
10
12.2
30
153
104
84
GUQ-16(KF)
16
17.2
30
155
104
84
GUQ-25(KF)
25
26.2
40
163
140
114
GUQ-32(KF)
32
34.2
55
180
140
140
GUQ-40(KF)
40
41.2
55
186
140
160
GUQ-50(KF)
50
52.2
75
233
164
170
安装与维护:
a. 气动执行器可与阀门直接安装连接,也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度,并转动灵活,无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下,当向上或水平时,应连接弯管,使排气口向下。
e. 调试前应确认空气管道畅通,气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时,应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件,应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次,每年检修一次。
常见故障及检测、排除的方法:
故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常,线圈是否烧坏,电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验,检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质,更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力(0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞,更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
