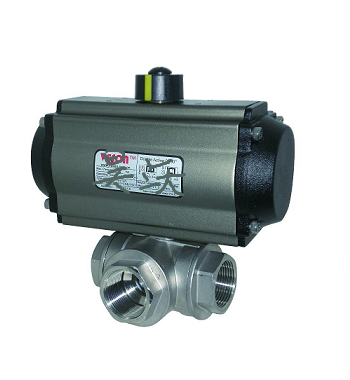

- 产品名称: Q614F气动丝口三通球阀
- 产品介绍:
一般采用两阀座结构,亦可根据用户要求采用四阀座结构,广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
Q614F气动丝口三通球阀产品简介:
可为L形和T形,气动L形三通球阀(Q614F)用于介质流向的切换,能使相互垂直的两个通道连接;气动T形三通球阀(Q615F)用于介质分流、合流及流向切换,T形三通可以使三个通道相互连通或使其中的两个通道连通。气动丝口三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构,广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
产品执行标准:
1. 设计制造:GB/T12238-2008
2. 连接标准:JB/T 79.1-1994
3. 结构长度:GB/T12221-2005
4. 压力试验:GB/T13927-2008
气动执行器的选型:
1.选用气动执行器的时候,先确定阀门的扭矩,再根据介质增加安全值
2.水蒸气或非润滑的介质增加25%安全值
3.非润滑的干气介质增加60%安全值
4.非润滑用气体输送的颗粒粉料增加100%安全值
5.对于清洁、无摩擦的润滑介质增加20%安全值
6.最后再根据气源工作压力,查找单双作用式扭矩表,可得到准确的单作用和双作用气动执行器型号。
设计特点:
1) 结构紧凑、启闭迅速、流道畅通、流体阻力小。
2) 密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3) 一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4) 维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
Q614F气动丝口三通球阀产品性能参数:Q614/5F气动丝口三通球阀执行器技术参数
Q614/5F气动丝口三通球阀阀体参数
类 型
双作用活塞式、弹簧复位式
公称通径
DN15~50mm
气源压力
双作用:2-8bar/单作用:4-8bar
公称压力
PN1.6MPa
输出力矩
双作用:4N·M~10560N·M
阀轴材质
不锈钢
单作用:7N·M~2668N·M
阀体材质
304/316/316L不锈钢
工作温度
常温型:-20℃~80℃(丁腈橡胶O型圈)
球体材质
304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈)
阀座密封
PTFE、PPL、金属密封
动作范围
0~90°±5°
温 度
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹
GTD40~GTD83/ATD50~ATD88 G1/8″
适用介质
水、石油、粘性流体、浆料、强氧化性介质等
GTD110~GTD350/ATD100~200 G1/4″
阀位信号
定位器:4~20mA/回信器:全开全关信号
特 点
连线简单、流向切换、阻力小、动作稳定
试验压力:
公称压力
常温最大
壳体
气密封
高压密封
PN
工作压力
试验压力
试验压力
试验压力
1.6
1.6
2.4
0.6
1.76
2.5
2.5
3.8
0.6
2.75
4
4
6
0.6
4.4
C1aSSl50
2
3
0.6
2.2
适用温度和适用介质:
壳体材料
阀座材料
适用温度
适用介质
碳钢C型
聚四氟乙烯
≤150℃
水\蒸汽
对位聚苯
≤300℃
油晶等
铬镍钛钢P型
聚四氟乙烯
≤150℃
硝酸类
对位聚苯
≤200℃
铬镍钼钛钢R型
聚四氟乙烯
≤150℃
醋酸类
对位聚苯
≤200℃
附件选项:
① 根据不同控制和要求可选择下列附件:
② 限位开关回讯器:远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开。
⑥ 三联件:可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构:转动手轮机构,可实现手动开、关阀。
⑧ 电气定位器:根据电流信号(4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)
⑨ 气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制
⑩ 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)

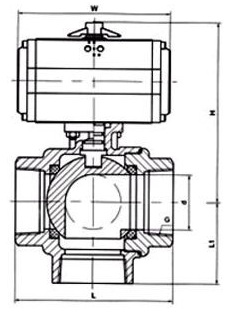

Q614F气动丝口三通球阀产品外形与结构尺寸:
公称通径DN
G
L1
L
H
D
执行器型号
15
1/2″
147
70
152
12
ATD-52
20
3/4″
147
83
156
14
ATD-52
25
1″
168
90
180
18
ATD-63
32
1-1/4″
184
125
208
25
ATD-75
40
1-1/2″
184
138
218
32
ATD-75
50
2″
204
155
226
38
ATD-83
65
2-1/2″
262
238
276
53
ATD-92

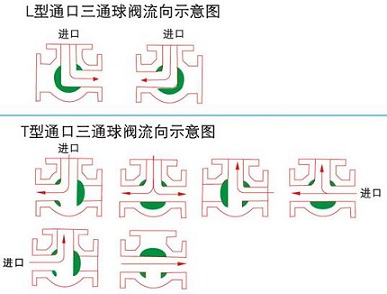

产品流向示意图:
安装与维护:
a. 气动执行器可与阀门直接安装连接,也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度,并转动灵活,无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下,当向上或水平时,应连接弯管,使排气口向下。
e. 调试前应确认空气管道畅通,气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时,应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件,应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次,每年检修一次。
常见故障及检测、排除的方法:故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常,线圈是否烧坏,电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验,检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质,更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力(0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞,更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
