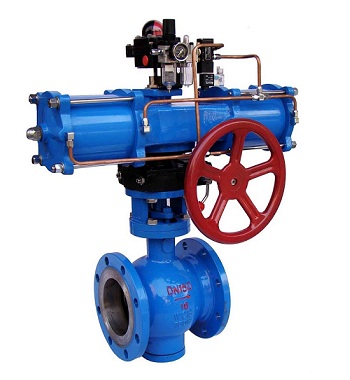

产品名称: PQ640H气动偏心半球阀
产品介绍:
利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。

产品介绍
服务承诺
订货流程

PQ640H气动偏心半球阀产品简介：
属于角行程气动偏心调节阀，是由高精度活塞式气动执行器及和偏心半球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，气动偏心调节阀具有良好的稳定性。其次，还有流量大，可调范围广等特点。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

气动执行器的选型：
1．选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2．水蒸气或非润滑的介质增加25%安全值
3．非润滑的干气介质增加60%安全值
4．非润滑用气体输送的颗粒粉料增加100%安全值
5．对于清洁、无摩擦的润滑介质增加20%安全值
6．最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。

设计特点：
1) 流体阻力小，全通径的电动球阀基本没有流阻。
2) 结构简单、体积小、重量轻。
3) 紧密可靠。有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4) 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5) 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6) 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7) 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8) 由于电动偏心半球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

试验标准：

材料性能	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2	ZG7Cr18Ni9T
	ZG230	0Cr18Ni9（CF8）	（CF8M）	（CF3）	（CF3M）	（F347）
适用介质	水、油品、蒸汽	硝酸类	醋酸类	强氧化介质	尿素等腐蚀介质	硝酸类
测试范围Mpa
项目	公称压力	壳体压力试验	密封测试	上密封测试	低压密封测试	探伤测试
试验介质		水 Mpa	水 Mpa	水 Mpa	气 Mpa	GB/T6440-1992
时间	（S）	120	60	60	0.5~0.6
压力测试	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

PQ640H气动偏心半球阀产品零部件材料和执行标准：

	名称	代号	材料
序号	名称	代号	WCB	304 CF8	316 CF8M
1	阀体		WCB ZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端盖		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定轴调节螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下垫片		不锈钢柔性石墨；PTFE；316夹柔性石墨
7	下轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定轴		2Cr13	304	0Cr18Ni12Mo2Ti
9	球体		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	阀座压圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	阀座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	阀座垫片		不锈钢柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	阀杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	对开圆环		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304	WCB；304
23	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料压套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料压板		WCB	0Cr18Ni9	0Cr18Ni9
27	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驱动装置
31	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti

附件选项：
①　根据不同控制和要求可选择下列附件：
②　限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
③　电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
④　双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
⑤　单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
⑥　三联件：可对气源稳压、过滤、气缸加润滑油。
⑦　手轮机构：转动手轮机构，可实现手动开、关阀。
⑧　电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
⑨　气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
⑩　电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）

PQ640H气动偏心半球阀产品外形与结构尺寸：

公称压力	公称通径	尺寸（mm）
PN/Mpa	DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
EQ340H EQ340Y-10 C （WCB/304/316）
公称压力	公称通径	尺寸（mm）
PN/Mpa	DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210

安装与维护：

a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。

常见故障及检测、排除的方法：

故障现象	检查项目	解决方法
气动阀门不能动作	1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死	更换电磁阀、更换线圈、清除赃物
	2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏	更换已坏密封圈及气缸
	3.阀内是否有杂质将阀芯卡死	清除杂质，更换已损件
	4.手动机动的手柄是否处在手动位置	将手柄转到气动位置
动作迟缓、爬行	1.气源压力不够	增加气源压力（0.4-0.7MPa)
	2.气动执行器输出扭矩过小	增大气动执行器的型号规格
	3.阀门阀芯或其他阀门配件装配太紧	重新装配调整
	4.气源管路堵塞、流量过小	排除堵塞，更换过滤器滤芯
回讯器没有信号	1.电源线路短路或断路	检查电源线路
	2.回信内凸轮位置不准确	调整凸轮至正确位置
	3.微动开关损坏	更换微动开关
