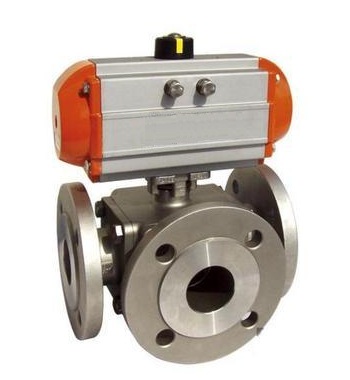

- 产品名称: Q645F气动法兰三通球阀
- 产品介绍:
配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领域。
Q645F气动法兰三通球阀产品简介：
是一种三通道的回转型球阀， 用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。分有气动三通L型球阀和气动三通T型球阀两种，可以满足不同的经营工艺要求。对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通球阀与电气阀门ding位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领域。
产品执行标准：法兰尺寸
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验
JB/T 9092、API 598、GB/T13927
气动执行器的选型：
选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
水蒸气或非润滑的介质增加25%安全值
非润滑的干气介质增加60%安全值
非润滑用气体输送的颗粒粉料增加100%安全值
对于清洁、无摩擦的润滑介质增加20%安全值
最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
设计特点：
1) 流体阻力小，其阻力系数与同长度的管段相等。
2) 结构简单、体积小、重量轻。
3) 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4) 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5) 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6) 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
7) 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
Q645F气动法兰三通球阀产品性能参数：允许压差（MPa）
≤公称压力
动作范围
0～90°
阀体形式
二段分体式铸造阀体
阀盖形式
整体式
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式
法兰式、螺纹式（适用于1/2"～2"）
阀芯形式
三通球型阀芯
流量特性
近似快开特性
泄露量Q
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
基本误差
±1%
回差
±1%
死区
≤1%
配置执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
控制方式
开关两位控制、4-20mA模拟量控制
气动执行器参数：
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC）
双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL）
可配附件
ding位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
产品零部件材料：
阀体
WCB
304（CF8）
316（CF8M）
316L（CF3M）
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯、柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
尿素等腐蚀性介质
附件选项：
① 根据不同控制和要求可选;择下列附件：
② 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
③ 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
④ 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
⑤ 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
⑥ 三联件：可对气源稳压、过滤、气缸加润滑油。
⑦ 手轮机构：转动手轮机构，可实现手动开、关阀。
⑧ 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
⑨ 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
⑩ 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）
Q645F气动法兰三通球阀产品外形与结构尺寸：
公称通径 DN（mm）
15
20
25
32
40
50
65
80
100
125
150
200
L
150
150
180
200
220
240
260
280
320
380
440
550
L1
75
75
90
100
110
120
130
140
160
190
220
275
H
根据所配执行机构而定
D
95
105
115
140
150
165
185
200
220
250
285
340
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
46
56
65
76
84
99
118
132
156
184
211
266
b
14
16
16
18
18
20
20
20
22
22
24
24
A、A1
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

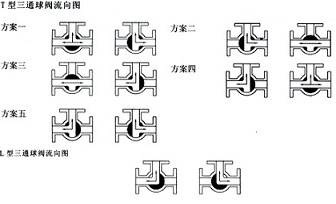

气动三通球阀流量控制图：
分L型和T型，介质流通方向见下图。气动三通L型球阀适用于介质流向的切换，能使相互垂直的两个通道连通：气动三通T型球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
安装与维护：
a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。
常见故障及检测、排除的方法：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质，更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力（0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞，更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
