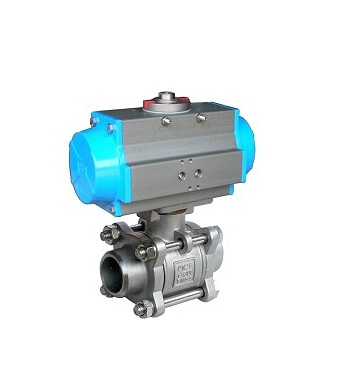

- 产品名称: Q611气动高压球阀
- 产品介绍:
具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。
Q611气动高压球阀产品简介：

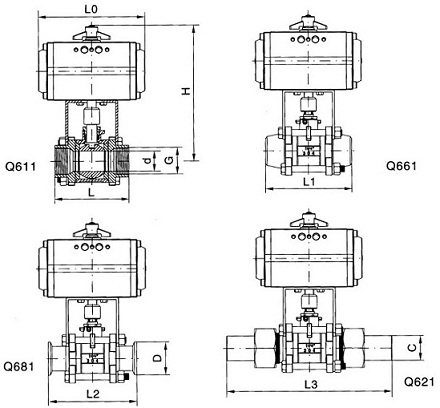

分为气动内螺纹高压球阀和气动焊接高压球阀还有气动法兰高压球阀。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。
广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
设计特点优点：
1．流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2．止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3．阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4．阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5．由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6．下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7．防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
8．气动执行器结构简单，安装方便，特别是小口径气动法兰球阀较电动法兰球阀价格优势明显；
9．加装防爆电磁阀，可适用于防爆的场合；
10．驱动是压缩空气，能源消耗低。
执行器参数：执行器型号
GT、AT、ST、SR系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构、双作用执行机构
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
气动执行器优点：
1) 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
2) 齿轮式双活塞，输出力矩大，体积小。
3) 气缸选用铝金材料，重量轻、外形美观。
4) 可在顶部、底部安装手动操作机构。
5) 齿条式连接可调节开启角度、额定流量。
6) 执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
7) IS05211标准连接为产品的安装更换提供了方便。
8) 两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
Q611气动高压球阀阀体技术参数：公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
阀体形式
整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力
PN16.0、25.0 MPa；ANSI 150、300、600、900LB
连接形式
法兰式、焊接式、螺纹式(适用于PN45MPa以内)
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式
O型球体阀芯
流量特性
近似快开特性
动作范围
0～90°、0～360°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
配置执行机构
GT、AT、AR、AW系列单双作用气动执行器
控制方式
开关两位控制能、4～20mA模拟量信号控制
试验标准：
公称通径DN(mm)
DN15-300
公称压力
PN(MPa)
10
16
25
32
42
试验压力
强度试验
15
24
37.5
48
63
密封试验
11
17.6
27.5
35.2
46.2
低压气密试验
0.5～0.7
适用介质
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
产品零部件材料：
零件名称
材料
阀体、阀盖
A105
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
阀座密封圈
PTFE、碳素纤维＋PTFE、对位聚苯
填料
V型PTFE、柔性石墨
附件选项：
a. 根据不同控制和要求可选择下列附件：
b. 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
c. 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
d. 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
e. 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
f. 三联件：可对气源稳压、过滤、气缸加润滑油。
g. 手轮机构：转动手轮机构，可实现手动开、关阀。
h. 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
i. 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
j. 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）
Q611气动高压球阀安装与维护：
1. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
2. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
3. 连接管道、接头、附件等应情节干净。
4. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
5. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
6. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
7. 调试时电磁阀应该开到自动位置。
8. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
9. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
10. 正常工作情况下每月检查一次，每年检修一次。
常见故障及检测、排除的方法：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质，更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力（0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞，更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
