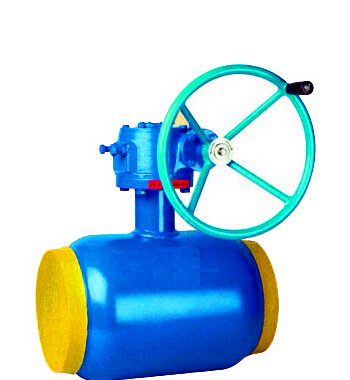

- 产品名称: Q361F涡轮缩径焊接球阀
- 产品介绍:
广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。
Q361F涡轮缩径焊接球阀产品简介：
在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。
产品用途：
城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。
产品执行标准：
设计制造标准：GB/T 12237
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 79
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 9092
Q361F涡轮缩径焊接球阀产品结构原理：
阀门是由全焊接的阀体和碳增强特氟隆密封垫组成，可以频繁操作，有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。
采用浮球结构，斜面弹性垫圈保证紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。
阀杆的防泄漏结构使用两个“O”型圈，使用阀杆转动自如并且密封严密。
设计特点：
1) 全焊接球阀，不会有外部泄漏等现象。
2) 由于阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。
3) 球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
4) 由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
5) 密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)。
6) 直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。
7) 可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。
8) 球体的加工精度非常精密，操作轻便，无不良干涉。
9) 采用高级的原材料，能保PN25以上的压力。
10) 与同类行业的同种规格产品相比，阀体小，而且外型美观。
11) 在保证阀门正常操作、使用情况下，使用寿命在15年以上。
产品性能参数：
① 连接方式：焊接，对焊
② 压力等级：150~600LB,1.6MPa~ 4.0MPa
③ 产品规格：1/2" ~ 40" , DN15 ~ 1000mm
④ 产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。
⑤ 适用温度：-30℃≤t≤195 ℃（跟阀体材质及密封面材质不同所承温有差异）
⑥ 适用介质：水、石油、天然气及酸碱介质等
⑦ 驱动方式：电动、手动、蜗轮驱动、齿轮驱动等
⑧ 检测标准：API598标准进行测试
⑨ 压力/温度曲线（不适用蒸汽）Q361F涡轮缩径焊接球阀产品零部件材料：
部件名称
材料属性
阀体
碳钢
ST35.8
阀杆腔
碳钢
ST35.8
球体
不锈钢
SS304
阀杆
不锈钢
SS304
密封圈
特氟隆
PTFE+20%C
碟型垫片
锰钢
65Mn
手柄
碳钢
WCB
O型圈
氟橡胶
FPM
衬套
四氟
PTFE

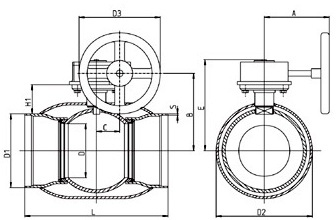

产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】DN
PN
L
D
D1
D2
H
B
C
H1
重量
125
25
325
100
139.7
177.8
309
145
50
101
19
150
25
350
125
168.3
219.1
330
145
50
107
24
200
25
390
150
219.1
273
398
196
75
123
48
250
25
520
200
273
355
451
236
100
122
90
300
25
635
250
323.9
455
572
280
193
155
193
350
25
686
300
355.6
508
697
325
150
187
385
400
25
762
350
406.4
610
764
466
175
221
567
500
16
914
400
508
680
810
466
175
211
746
600
16
1067
500
610
830
966
325
150
259
1507
