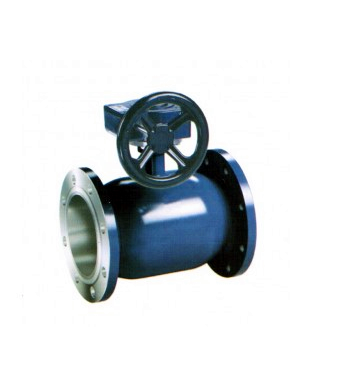

Q341F涡轮缩径法兰焊接球阀产品简介：
     在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。

产品用途：
城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。

产品执行标准：
设计制造标准：GB/T 12237
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 79
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 9092

Q341F涡轮缩径法兰焊接球阀产品结构原理：
a. 阀门是由全焊接的阀体和碳增强特氟隆密封垫组成，可以频繁操作，有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。
b. 采用浮球结构，斜面弹性垫圈保证紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。
c. 阀杆的防泄漏结构使用两个“O”型圈，使用阀杆转动自如并且密封严密。

设计特点：
1. 全焊接球阀，不会有外部泄漏等现象。
2. 由于阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。
3. 球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
4. 由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
5. 密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)。
6. 直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。
7. 可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。
8. 球体的加工精度非常精密，操作轻便，无不良干涉。
9. 采用高级的原材料，能保PN25以上的压力。
10. 与同类行业的同种规格产品相比，阀体小，而且外型美观。
11. 在保证阀门正常操作、使用情况下，使用寿命在15年以上。

产品性能参数：
①　连接方式：焊接，对焊
②　压力等级：150~600LB,1.6MPa~ 4.0MPa
③　产品规格：1/2" ~ 40" , DN15 ~ 1000mm
④　产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。
⑤　适用温度：-30℃≤t≤195 ℃（跟阀体材质及密封面材质不同所承温有差异）
⑥　适用介质：水、石油、天然气及酸碱介质等
⑦　驱动方式：电动、手动、蜗轮驱动、齿轮驱动等
⑧　检测标准：API598标准进行测试
⑨　压力/温度曲线（不适用蒸汽）

Q341F涡轮缩径法兰焊接球阀产品零部件材料：

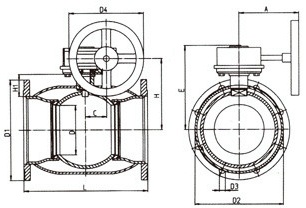

产品外形与结构尺寸：

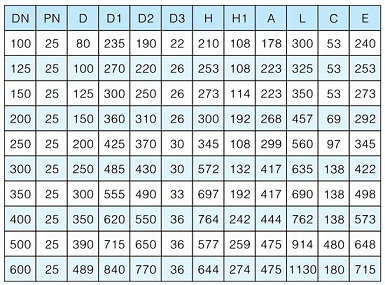

主要连接尺寸 单位：mm
