- 产品名称: Q61N三片式高压焊接球阀
- 产品介绍:
高压焊接球阀主要适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业的高压管道。

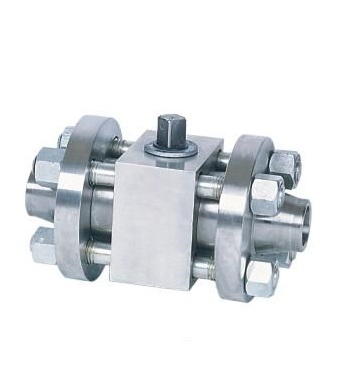

Q61N三片式高压焊接球阀产品简介：
高压焊接球阀所有部件均为锻件采用下装式阀杆，设备倒密封结构，采用镶嵌式阀座，阀座背后设备O型圈，确保介质不外漏，密封面采用尼龙 1010，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下.
高压焊接球阀主要适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业的高压管道。
设计特点：
a. 耐高压：压力可达1.6Mpa-42Mpa
b. 耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。
c. 无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转度全开。
d. 适用于经常操作，启闭迅速、轻便。
Q61N三片式高压焊接球阀产品性能参数：
① 公称压力：1.6-6.4MPa
② 适用温度范围：-20～232℃～350℃
③ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
④ 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
产品零部件材料：适用介质
型号
阀体
球体、阀杆
手柄
密封圈
垫片、填料
水、蒸汽、油品
Q61N-160/320C
A105、45
1Cr18/Cr18Ni9Ti
铸铁
聚四氟乙烯/增强聚四氟乙烯 /对位聚苯
聚四氟乙烯 对位聚苯
硝酸类
Q61N-160/320P
304/1Cr18Ni9Ti
304/1Cr18Ni9Ti
醋酸类
Q61N-160/320R
316/1Cr18Ni12Mo2Ti
316/1Cr18Ni12Mo2Ti
Q61N三片式高压焊接球阀产品外形与结构尺寸：
型号
公称通径
尺寸(mm)
L
L1
D
D1
H
L0
Q61
F
-160
10
150
60
90
17
58
220
N
15
170
70
100
23
62
220
20
191
81
110
29
75
250
25
205
95
115
36
80
250
32
230
110
150
43
96
300
40
260
120
170
49
111
400
50
330
140
200
61
128
400
65
360
150
225
80
180
500
80
380
160
270
105
200
600
100
430
188
320
118
245
800
注：三片式系列球阀均可带国际标准ISO支架和锁定装置。
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
