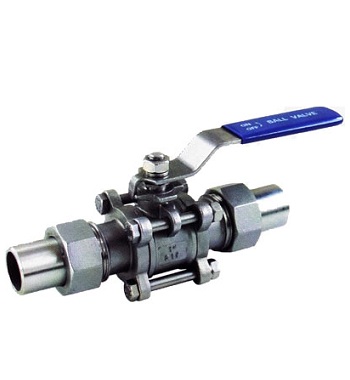

  • 产品名称:    Q21F三片式活接对焊球阀
  • 产品介绍:
    适用范围:城建、化工、冶金、石油、制药、食品、饮料、环保。
  • Q21F三片式活接对焊球阀产品简介:
          选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。
           适用范围:城建、化工、冶金、石油、制药、食品、饮料、环保。

    工作原理:
    开启过程
    在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
    当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
    阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
    直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
    关闭过程
    关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
    继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
    快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
    手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

    设计特点:
    1. 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
    2. 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
    3. 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
    4. 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
    5. 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
    6. 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

    Q21F三片式活接对焊球阀产品性能参数:
    1) 公称压力:1.6-6.4MPa
    2) 适用温度范围:-20~232℃~350℃
    3) 适用介质:水、油、气及某些腐蚀性液体(W.O.G)。
    4) 对焊标准(BW):GB12224·ANSI B 16·25

    产品零部件材料:

    序号

    零件名称

    材质

    1

    螺栓

    不锈钢SS304

    2

    弹簧垫圈

    不锈钢SS304

    3

    螺母

    不锈钢SS304

    4

    阀盖

    不锈钢CF8/CF8M

    5

    螺母

    不锈钢CF8

    6

    套管

    不锈钢CF8

    7

    垫圈

    聚四氟乙烯PTFE

    8

    阀体

    不锈钢CF8/CF8M

    9

    不锈钢CF8M

    10

    阀座

    聚四氟乙烯PTFE

    11

    阀杆

    不锈钢SS316

    12

    填料

    聚四氟乙烯PTFE

    13

    压紧螺母

    不锈钢SS304

    14

    手柄

    不锈钢SS304

    15

    弹簧垫圈

    不锈钢SS304

    16

    螺母

    不锈钢SS304

    17

    锁片

    不锈钢SS304

    18

    手柄套

    塑料

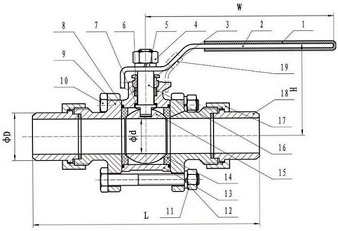

    Q21F三片式活接对焊球阀产品外形与结构尺寸:


    SIZE

    1/4″

    3/8″

    1/2″

    3/4″

    1″

    1 1/4″

    2 1/2″

    2″

    d

    11.6

    12.7

    15

    20

    25

    32

    38

    50.8

    D

    17

    17

    21

    26

    31

    38

    46

    60

    L

    150

    150

    180

    195

    210

    225

    260

    300

    H

    48

    48

    54

    57

    73

    79

    81

    97

    E

    120

    120

    120

    130

    154

    154

    185

    185

    注:三片式系列球阀均可带国际标准ISO支架和锁定装置。
