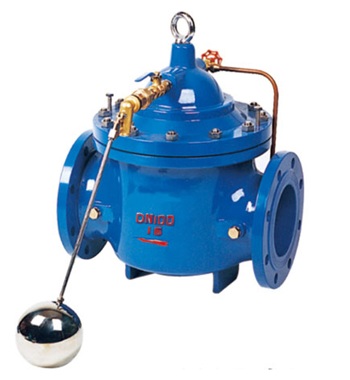

- 产品名称: 100X遥控浮球阀
- 产品介绍:
广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
100X遥控浮球阀产品简介:
100X隔膜式遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。
广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
100X活塞式遥控浮球阀的阀盘与活塞通过阀杆连接为一体,利用浮球导阀的启闭来控制敏感元件活塞的上下运动。而达到主阀的启闭。该水力控制阀使用安全可靠、调试方便、寿命长。用于口径大于等于500mm的管路中。
工作原理:
当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。
100X遥控浮球阀产品性能参数:公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75
产品零部件材料:
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
铜合金
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
100X遥控浮球阀产品外形与结构尺寸:

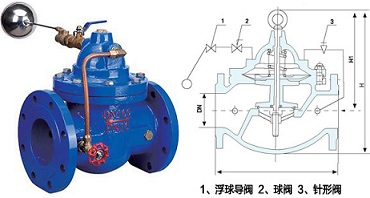

100X隔膜式遥控浮球阀:
DN
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
L
150
160
180
200
203
216
241
292
330
356
495
622
698
787
914
978
H1
247
247
247
278
278
298
313
350
365
420
450
470
490
526
570
570
H
342
342
342
395
395
405
430
510
560
585
675
730
760
840
910
910

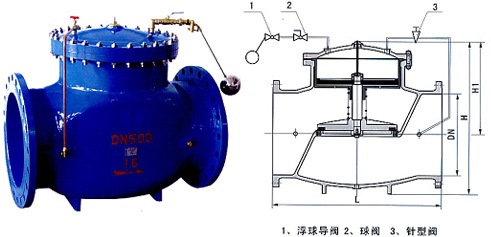

100X活塞式遥控浮球阀:
DN
500
600
700
800
L
1075
1230
1300
1450
H1
620
695
930
950
H
750
850
1120
1150

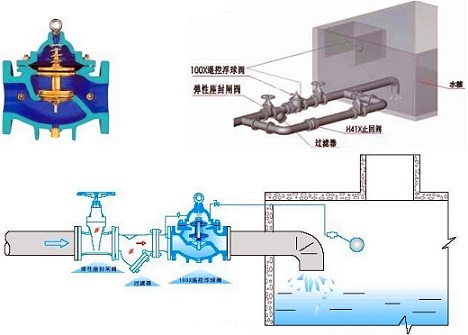

典型安装示意图:
