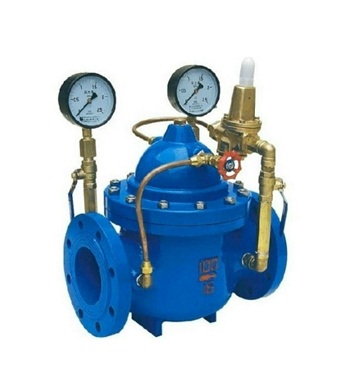

- 产品名称: 200X减压阀
- 产品介绍:
由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
200X减压阀产品简介:
由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理:
当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。
200X减压阀产品性能参数:公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
最高进口压力(MPa)
出口可调压力(MPa)
适用介质
介质温度(℃)
1
1.5
1.1
1
0.09-0.8
水
0-80
1.6
2.4
1.76
1.6
0.10-1.2
2.5
3.75
2.75
2.5
0.15-1.6
产品零部件材料:
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
铜合金
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
200X减压阀产品外形与结构尺寸:
公称通径
外 形 尺 寸
DN
L
H
Hl
40
190
265
200
50
190
265
200
65
210
310
205
80
240
350
245
100
272
460
305
125
285
520
365
150
325
570
415
200
380
840
510
250
450
890
560
300
525
1030
658
350
560
1090
696
400
630
1150
735
450
670
1150
735
500
720
1300
785
600
800
1300
785

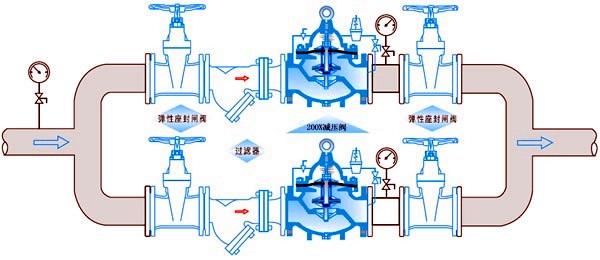

典型安装示意图:
