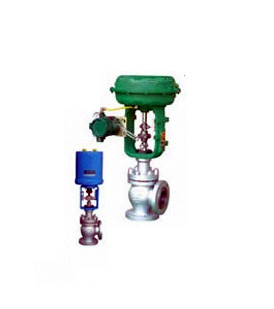

- 产品名称: HAC笼式角阀
- 产品介绍:
一种压力平衡式的调节阀。阀体结构紧凑，设有一个改善套筒周围流体平衡流动的导流翼，优点是压降损失小、流量大、可调范围广，流量特性曲线精度高。
- HAC笼式角阀产品简介：
一种压力平衡式的调节阀。阀体结构紧凑，设有一个改善套筒周围流体平衡流动的导流翼，优点是压降损失小、流量大、可调范围广，流量特性曲线精度高。可根据管道转向布局的要求选用角阀。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。该阀动态稳定性好、噪音低、空化腐蚀小、适宜控制高压差流体。
阀体参数表：
1.型式：双座铸造球形阀
2.公称通径：40-200mm
3.公称压力：ANSI125、150、300、600;JIS10、20、30、40K;PN1.6、4.0、6.4MPa
4.连接形式：法兰式：FF、RF、RJ和LG标准按ANSI B16.5 B2201 ，JB /T79.1 PN1.6MPa，JB/T79.2凹凸面
5.材料：ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
6.上阀盖：常温型（P）: -17-230℃ 伸长Ⅰ型（E1）:-45-17℃，+230-566℃ 伸长Ⅱ型（E2）:整体式（E21）:-100-45℃
焊接式（E2W）:-196-100℃ 波纹管密封（B）:焊接式（BD）:-50-350℃ 成形式（BF）:-30-300℃
7.备注：工作温度不准超过各种材料的允许范围
8.压盖形式：螺栓压紧式
9.填料：V型聚四氟乙炔填料、含浸聚四氟乙炔石棉填料，石墨编织填料
阀内组件技术参数表：
阀芯特性：压力平衡式阀芯
流量特性：高精度流量特性，参考图1 高容量流量特性，参考图 2
工作范围： 软阀座的工作温度和压差范围参考图3
波纹管密封的工作温度和压差范围参考图4
司太莱堆焊的工作温度和压差范围参考图5
备注：整体式和分离式套筒应根据公称通径、材料、工作温度而定。
材料：17-4PH、0Cr17Ni12Mo2 堆焊司太莱合金
HAC笼式角阀电动执行器参数：
1.型式：HA多弹簧式薄膜机构
2.膜片材料：乙丙橡胶夹尼龙
3.弹簧范围：0.02-0.10、0.08-0.24MPa
4.供气压力：0.14、0.16、0.28、0.40MPa
5.气源接头：Rc1/4
6.环境温度：-30-+70℃
7.阀作用形式：气开式或气关式
性能:
1.泄漏量：金属阀座：符合ANSI B16.104Ⅲ级，小于额定CV的0.01﹪
聚四氟乙炔阀座：符合标准ANSI B 16.34 Ⅳ，小于额定CV的10-7
2.回差：1﹪（带定位器） 3﹪（不带定位器）
3.线性：±2﹪（带定位器）±5﹪（不带定位器）
4.备注：采用标准的V型聚四氟乙炔填料
5.可调范围：50:1
阀作用型式:
用正作用或反作用执行机构实现阀的气-关式或气-开式。
附件:
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。

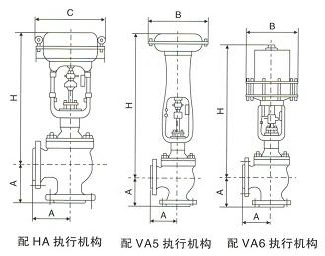

HAC笼式角阀产品外形与结构尺寸：
