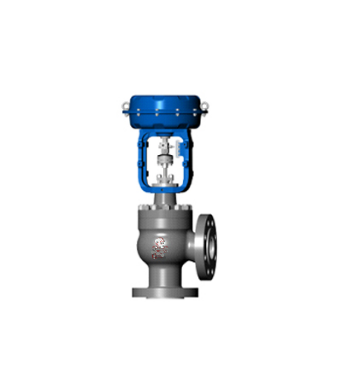

- 产品名称: HAV文丘里角阀
- 产品介绍:
阀芯采用上导向结构，由多弹簧气动薄膜执行机构和角型调节阀阀体组成。具有结构紧凑、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
HAV文丘里角阀产品简介：
阀芯采用上导向结构，由多弹簧气动薄膜执行机构和角型调节阀阀体组成。具有结构紧凑、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。具有体积小、重量轻、阀芯采用顶导向结构，流路简单、阻力小、易于冲洗的特点。适用于控制含有颗粒的流体、泥浆、粘性或闪蒸流体。
特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。
泄漏量符合ANSI B16.104标准。
配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
阀体技术参数：阀体型式
角型单座铸造球型阀
公称通径
40、50、65、80、100、150mm
公称压力
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式
密封面型式
FF、RF、RJ、LG、MFM
法兰标准
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准
嵌接焊SW(40~50mm)；对接焊BW(65~200mm)
材料
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖
常温型
-17~+230℃
伸长I型
-45~-17℃、 +230~+566℃
伸长II型
-100~-45℃
伸长III型
-196~-100℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
HAV文丘里角阀阀内件：
阀芯形式
单座柱塞型阀芯
流量特性
金属阀座
等百分比特性(%)和线性特性(L)
软阀座
材料
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构技术参数：
执行器型式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度
-30~+70℃
作用形式
气-关式或气-开式
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能参数：
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
软阀座
小于阀额定容量的10% ，符合ANSI B16.104-1976 VI级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%
基本误差
带定位器
小于全行程的±1%
不带定位器
小于全行程的±3%
—
注：采用标准的V型聚四氟乙烯填料
可调范围
25:1

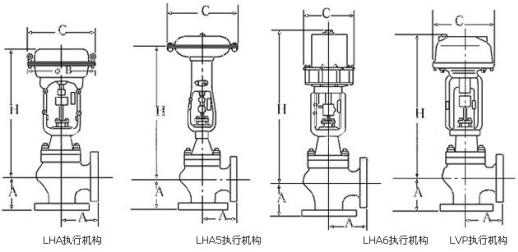

HAV文丘里角阀结构尺寸：
公称通径
执行机构
H
B
φB
常温型上阀盖
伸长型上阀盖
波纹管上阀盖
25
LHA1D、R
390
545
545
230
218
LHA2D、R
465
620
-
281
267
40
LHA1D、R
400
550
560
230
218
LHA2D、R
475
625
-
281
267
LHA3D、R
580
730
-
363
350
LHA4D、R
830
975
-
520
470
50
LHA1D、R
400
550
560
230
218
LHA2D、R
475
625
-
281
267
LHA3D、R
580
730
-
363
350
LHA4D、R
835
980
-
520
470
65
LHA2D、R
545
695
765
281
267
LHA3D、R
600
750
-
363
350
LHA4D、R
840
990
-
520
470
LVA5D
1225
1375
-
-
620
LVA5R
1335
1485
-
-
620
80
LHA2D、R
555
705
775
281
267
LHA3D、R
610
760
-
363
350
LHA4D、R
840
990
-
520
470
LVA5D
1225
1375
-
-
620
LVA5R
1335
1485
-
-
620
100
LHA2D、R
555
710
775
281
267
LHA3D、R
610
765
-
263
350
LHA4D、R
845
995
-
520
470
LVA5D
1230
1380
-
-
620
LVA5R
1340
1490
990
-
620
125
LHA3D、R
700
850
-
363
350
LHA4D、R
865
1015
-
520
470
LVA5D
1255
1405
-
-
620
LVA5R
1365
1515
1005
-
620
150
LHA3D、R
720
870
-
363
350
LHA4D、R
885
1035
-
520
470
LVA5D
1275
1425
-
-
620
LVA5R
1385
1535
-
-
620
注：
1. 表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
2. 伸长型H栏尺寸,左边数字为JIS 10K和ANSI 125,150的阀,右边数字为JIS 16K和ANSI 300以上的阀
