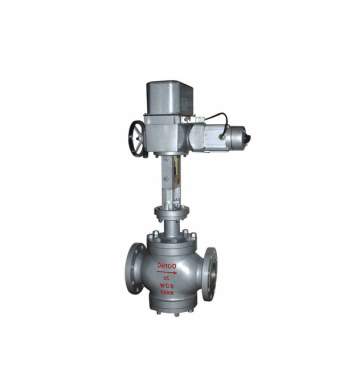

- 产品名称: ZAZP型电动直通单座调节阀
- 产品介绍:
由DKZ型系列直行程电动执行机构和直通单座阀两部分组成,以单相交流220V电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,达到对管道内流体的压力、流量、液位等工艺参数的连续调节。
ZAZP型电动直通单座调节阀产品简介:
由DKZ型系列直行程电动执行机构和直通单座阀两部分组成,以单相交流220V电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,达到对管道内流体的压力、流量、液位等工艺参数的连续调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等工业自动控制系统中。
设计特点:
1. 阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
2. 可调节范围大,固有可调比为50,流量特性有直线和等百分比。
3. 电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
4. 调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
5. 伺服放大器采用深度动态负反馈,可提高自动调节精度。
6. 电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
7. 电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
8. 波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
产品性能参数:公称通径DN(mm)
G3/4″
20
25
32
40
50
65
80
100
125
150
200
阀座直径DN(mm)
3
4
5
6
7
8
10
12
15
20
26
32
40
50
66
80
100
125
150
200
额定流量系数Kv
0.08
0.12
0.2
0.32
0.5
0.8
1.2
2
3.2
5
8
12
20
32
50
80
120
200
280
450
流量特性
直线
直线、等百分比
公称压力PN(MPa)
10
1.6,4.0,6.4
连接型式
管螺纹连接G3/4
法兰连接:PN1.6按JB79-59标准; PN4.0按JB79-59标准
配用执行机构型号
DKZ-310
DKZ-310
DKZ-310
DKZ-410
DKZ-410
出抽推力(N)
4000
4000
4000
6400
6400
行程L(mm)
10
10
16
25
40
60
全行程时间(S)
8
8
12.5
20
32
50
作用方式
电开式(K)常用;电关式(B)
输入信号
0~10mA 4~20mA DC
供电电源
220V;50~60Hz
固有可调比R
30:01:00
ZAZP型电动直通单座调节阀主要技术参数表2:
项目
技术性能指标
基本误差%
≤±5
回差%
≤3
死区%
≤5
泄漏量
0.01%×阀额定容量
额定流量系数误差%
≤±10;当KV≤6.3时,为≤±15
电动执行器参数:
公称通径 DN ( mm )
20
25
32
40
50
65
80
100
125
150
200
电动执行机构型号
普通型
ZAZ-60
ZAZ-60
DKZ-410
DKZ-410
DKZ-310
DKZ-310
DKZ-510
电子型
JHZAZ1
JHZAZ2
JHZAZ3
JHZAZ3
电动执行机构推力( N )
普通型
400
400
6400
6400
4000
4000
16000
电子型
2000
4000
6000
8000
全行程时间( S )
普通型
12.5
20
32
48
电子型
30
30
48
60
消耗功率( W )
普通型
28
35
电子型
6
15
25
40
表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
产品零部件材料:阀体材料
材料牌号
公称压力(MPa)
适用温度范围(℃)
常温型
散热型
铸铁
HT200
1.6
-20~200
-
铸钢
ZG230~450
4.0,6.4
-40~250
-40~450
铸不锈钢
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
4.0,6.4
-40~250
-60~450

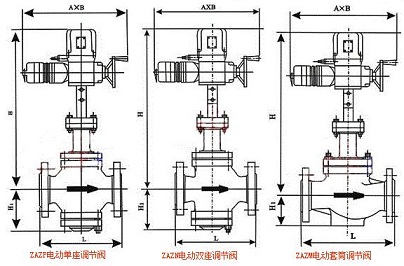

ZAZP型电动直通单座调节阀产品外形与结构尺寸:
公称通径 DN
20
25
32
40
50
65
80
100
125
150
200
A
460
530
630
B
230
230
260
H 1
490
540
625
L
150
160
180
200
230
290
310
350
400
480
600
H 2
175
180
215
218
230
280
285
315
400
460
540
H 3
53
57.5
70
75
82.5
92.5
100
110
125
142.5
170
重量 (Kg)
PN 16 40
50
52
54
56
58
75
87
95
132
135
155
PN64
53
56
58
65
68
84
110
129
177
180
210
