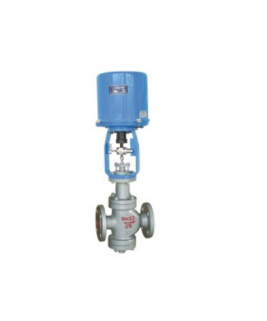

- 产品名称: ZDLN型电子式电动双座调节阀
- 产品介绍:
该产品具有动作灵敏、能源取用方便、信号 传输迅速，同时具有不平衡力小，允许压差大，流量系数大等 特点，广泛应用于电力、冶金、化工、轻纺等行业的自动控制 系统。
ZDLN型电子式电动双座调节阀产品简介：
3810型电子式电动执行机构和直通双座阀组成，电动执行机构内配有伺服系统，无须另配伺 服放大器，输入220V（AC）电源及4—20mA.DC信号，即可控制 阀门开度，从而达到对介质的压力、温度、流量、液位等工艺 参数的连续调节。该产品具有动作灵敏、能源取用方便、信号 传输迅速，同时具有不平衡力小，允许压差大，流量系数大等 特点，广泛应用于电力、冶金、化工、轻纺等行业的自动控制 系统。
设计特点：
1. 阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
2. 可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3. 电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
4. 调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
5. 伺服放大器采用深度动态负反馈，可提高自动调节精度。
6. 电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
7. 电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
8. 波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
产品性能参数：公称通径mm
G3/4”
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座通径mm
3
4
5
6
7
8
10
12
15
20
26
32
40
50
66
80
100
125
150
200
250
300
额定流量系数kv
直线型
0.08
0.12
0.2
0.32
0.5
0.8
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公称压力(MPa)
0.6,1.6， 2.5， 4.0， 6.4
行程(mm)
10
16
25
40
60
100
流量特性
直线
直线，等百分比，快开
工作温度℃
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式
直通双座铸造球型阀
上阀盖型式
普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号
PSL
PSL-201
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
361LSA-08
361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LSC-99
361LXA-08
防爆型
361LXA-20
361LXB-30
361LXB-50
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
ZDLN型电子式电动双座调节阀电动执行器参数：型号
额定输出力N
速度mm/s
技术参数
PSL
361L
PSL
361L
PSL
361L
PSL
361L
201
361LSA-08
1000
800
0.25
4.2
电源：AC220V 50Hz
电源：AC220V 50Hz
361LXA-08
800
4.2
输入信号：DC4-20mA
输入信号：DC4-20mA
DC1-5V
DC1-5V
202
361LSA-20
2000
2000
0.5
2.1
(信号线用屏蔽线)
(信号线用屏蔽线)
361LXA-20
2000
2.1
输出信号：DC4～20mA
输出信号：DC4～20mA
204
361LSB-30
4500
3000
0.5
3.5
防护等级：IP67
防护等级：相当IP55
361LXB-30
3000
3.5
带手轮
隔爆标志：ExdⅡBT4
208
361LSB-50
8000
5000
1
1.7
带手柄
361LXB-50
5000
1.7
312
361LSC-65
12000
6500
0.6
2.8
325
361LSC-99
25000
10000
1
2
技术参数表2：
项目
指标值
基本误差％
配3610L±2.5； 带定位器 ±1.0
回差％
配361L ±2.0； 配PSL±1.0
死区％
1
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:01:00
额定行程偏差％
2.5
泄量量L/H
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
允许压差：
公称通径(mm)
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P（MPa）
配PSL
PSL202
6.4
6.4
6.4
5.1
PSL204
6.4
6.4
5.62
PSL208
6.4
5.31
3.97
PSL320
6.4
4.14
配361L
361LSA-20
6.4
6.4
6.4
6.4
361LSB-50
6.4
6.4
6.25
361LSC-65
6.4
4.23
3.23
361LSC-99
3.31
2.07
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
产品零部件材料：
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊 增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti

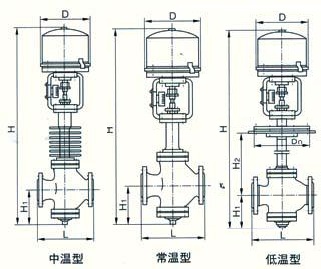

ZDLN型电子式电动双座调节阀产品外形与结构尺寸：
公称通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
670
770
PN4.0MPa
190
210
230
255
285
310
355
425
460
560
740
805
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
750
820
H1(mm)
117
120
139
144
188
208
220
268
278
320
441
503
配PSL
H(mm)
普通型
907
910
955
960
1112
1122
1134
1213
1223
1265
1813
1889
散热片型
1037
1040
1085
1090
1275
1285
1297
1412
1422
1464
1058
2134
D(mm)
176
225
重量(KG)
22.5
24.5
35.5
39.5
72
85
122
181
237
378
680
840
配361L
H(mm)
普通型
670
673
840
845
1037
1047
1059
1293
1303
1345
1538
1614
散热片型
800
803
970
975
1200
1210
1222
1492
1502
1544
1783
1859
D(mm)
225
310
重量(KG)
30
32
51
55
87
100
137
194
250
391
720
880
