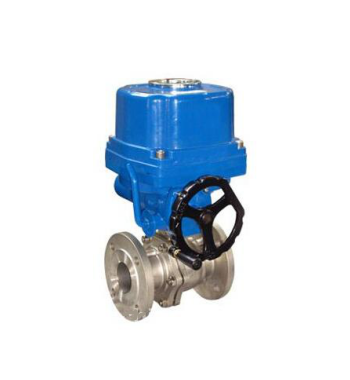

- 产品名称: ZDRO电子式O型电动调节球阀
- 产品介绍:
一种(球体)绕垂直于通道轴旋转90°的阀门，其由回转型角行程电子式电动执行器和O型球阀结构组成，属旋转类型高性能调节或开关阀类。
ZDRO电子式O型电动调节球阀产品简介：
一种(球体)绕垂直于通道轴旋转90°的阀门，其由回转型角行程电子式电动执行器和O型球阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
设计特点：
1. 流体阻力小，是所有阀类中流体阻力最小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2. 全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能。
3. 功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作。
4. 球芯通道平整光滑，不易沉积介质，可以进行管线式通球。
5. 结构简单、重量轻、密封性能好，特别适用于要求零泄漏率的场合。
产品结构：产品名称
电动球阀
作用形式
开关型 调节型
连接形式
法兰式 对夹式 管螺纹式
结构形式
O型浮动球式
O型固定球式
阀座密封形式
软质密封
硬质合金密封
软质密封
硬质合金密封
1. O型浮动球式结构：
O型浮动球式结构有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封，有以下两种阀座：
(01) 软质阀座：双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
(02) 硬质阀座：采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。2. O型固定球式结构：
O型固定球式结构具有密封预紧力设计合理，密封性能可靠，根据压力大小，介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持，球体的位置固定，密封作用是靠弹簧和介质压力推动阀座实现，因而阀座不会承受过大压力，阀座密封不易变形，操作力矩轻，使用寿命长，通样有以下两种阀座：
(01) 软质阀座：双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
(02) 硬质阀座：采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。产品应用规范：
设计制造标准
法兰尺寸标准
结构长度标准
检验试验标准
GB/T12237-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
API6D
ANSI B16.5
ANSI B16.10
JB/T9092-99
JPI7S-48
JIS B2212~2214
JIS B2002
API598
ZDRO电子式O型电动调节球阀流量特性表：
开度
不同开度下KV值
规格DN
10 °
20 °
30 °
40 °
50 °
60 °
70 °
80 °
90 °
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
35
71
133
248
398
620
890
150
20
40
8/0
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2543
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100
性能参数：
公称通径(DN)
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数(KV)
20
38
72
110
170
215
380
550
890
1400
2000
3580
5650
8100
公称压力PN(MPa)
1.6 2.5 4.0 6.4
工作转角
0-90°
流量特性
二位开关型：全开或全闭式，调节型：近似等百分比
泄漏量(Q)
软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量
允许压差
≤公称压力
电动执
型 号
HL系列、3810R系列、PSQ系列、HQ或QB型
行机构
电源电压
AC220V、AC38V、DC24V
作用形式
开关型/调节型(隔爆型)
调节型
输入信号
0～10mA、4～10mA 、1-5VDC
输出信号
0～10mA、4～10mA 、1-5VDC
基本误差
≤±2.5%
回 差
≤±2.5%
死 区
≤2%
可调节比
250:01:00
开关型
电源电压
AC220V/AC380V/DC24V
反馈信号
有源触点信号、无源触信号
产品零部件材料：
材料代号
C(WCB)
P(304)
R(316)
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球体
2Cr13、(304)
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀座密封
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封
填料
聚四氟乙烯 、柔性石墨
适用工况
适用介质
蒸汽、水、油品
硝酸碱类腐蚀性介质
醋酸类腐蚀性介质
适用温度
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃
注：金属硬密封；适用于高温、耐磨及各种粉尘与固体颗粒介质的工况，具有良好的剪切、自洁功能。
ZDRO电子式O型电动调节球阀产品外形与结构尺寸：
公称通径
尺 寸(mm)
DN(mm)
1.6MPa
2.5MPa
4.0MPa
6.4MPa
L
D
D1
Z-фD
L
D
D1
Z-фD
L
D
D1
Z-фD
L
D
D1
Z-фD
15
130
95
65
4-14
130
95
65
4-14
130
130
65
4-14
140
105
75
4-14
20
140
105
75
4-14
140
105
75
4-14
140
150
75
4-14
152
125
90
4-18
25
150
115
85
4-14
150
115
85
4-14
150
160
85
4-14
180
135
100
4-18
32
165
135
100
4-18
165
135
100
4-18
180
180
100
4-18
200
150
110
4-23
40
180
145
110
4-18
180
145
110
4-18
200
200
110
4-18
220
165
125
4-23
50
200
160
125
4-18
200
160
125
4-18
220
230
125
4-18
250
175
135
4-23
65
220
180
145
4-18
220
180
145
8-18
250
290
145
8-18
280
200
160
8-23
80
250
195
160
8-18
250
195
160
8-18
280
310
160
8-18
320
210
170
8-23
100
280
215
180
8-18
280
230
190
8-23
320
350
190
8-23
360
250
200
8-25
125
320
245
210
8-18
320
270
220
8-25
360
270
220
8-25
381
295
240
8-30
150
360
280
240
8-23
360
300
250
8-25
400
300
250
8-25
403
340
280
8-34
200
400
335
295
12-23
400
360
310
12-25
502
375
320
12-30
注意事项：
1. 请务必接对电源相序，以免阀门或执行器损坏。
2. 通电时禁止手动操作。
3. 户外使用时最好给电动执行器外加防护盖子，防止老化。
4. 开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5. 请不要安装在易爆气体周围，如需防爆订货时请说明。
6. 请确定输入电压和配线接点是否正确。
7. 禁止超负荷使用电动执行器。
