  • 产品名称:    ZHAN系列轻小型气动薄膜直通双座调节阀
  • 产品介绍:
    由ZHA型气动薄膜多弹簧产执行机构和VN型直通双座阀两部分组成。具有体积小、重量轻、结构紧凑、动作可靠等优点,是新一代轻型系列调节阀。

  • ZHAN系列轻小型气动薄膜直通双座调节阀产品简介:
       由ZHA型气动薄膜多弹簧产执行机构和VN型直通双座阀两部分组成。具有体积小、重量轻、结构紧凑、动作可靠等优点,是新一代轻型系列调节阀。被广泛应用于化工、石油、电力、冶金等工业生产过程自动调节和远程控制中,是可供用户选用的最量大面广的通用产品。

    产品原理:
       由调节器来的信号压力,输入气动薄膜多弹簧执行机构的气室中、作用在膜片上产生推力,该力压缩弹簧组,使推杆位移,通过连接杆带动阀芯,产生相应的行程,改变阀芯与阀座间的节流面积从而达到调节介质流量之目的。

    设计特点:
    具有流通能力大、不平衡力小,作用方式 更换方便等优点;具有结构紧凑,输出力大、高度低、重量轻、装校方便等特点。
    作用方式有两种:气关式、气开式。阀芯为双导向结构、只需将阀杆装入阀芯的另一导向端、阀体倒置(阀座不拆卸)上、下阀盖位置互换、即可实现由气关式改为气开式(或反之由气开式改为气关式)。

    项目指标值:
    1. 基本误差%:不带定位器 ±5.0%,带定位器 ±1.0%
    2. 回差%:不带定位器 3.0%,带定位器 1.0%
    3. 死区%:不带定位器 3.0%,带定位器 0.4%
    4. 允许泄漏量L/h :1×10-3×阀额定容量
    5. 可配附件定位器:电气阀门定位器手轮、电磁阀、限位开关、电/气转换器、空气过滤减压器

    ZHAN系列轻小型气动薄膜直通双座调节阀技术参数表:

    公称通径DN(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    额定流量系数KV

    10

    16

    25

    40

    63

    100

    160

    250

    400

    630

    固有流量特性

    直线;等百分比

    公称压力DN(MPa)

    1.6、4.0、6.4

    工作温度℃

    -20~+200;-40~+250;-40~+450;-60~+450;

    环境温度℃

    -40~+85;

    电动执行器参数:

    配用执行机构型号

    ZHA-22

    ZHA-23

    ZHA-34

    ZHA-45

    额定行程(mm)

    16

    25

    40

    60

    膜片有效面积(㎝2)

    350

    560

    900

    气源压力(MPa)

    0.14;0.25;0.4

    弹簧压力范围(KPa)

    20~100;40~200;20~60;60~100

    信号接管螺纹

    M16×1.5

    允许压差:
       标准组配的轻小型气动薄膜双座调节阀建议工作压差不超过1MPa,当压差超过允许值时,可通过调整弹簧预紧力,配用阀门定位器或选用其他执行机构来克服不平衡力。

    ZHAN系列轻小型气动薄膜直通双座调节阀产品零部件材料:

    1. 阀体上阀盖:
    HT200 -20~200℃
    ZG230-450 -40~450℃
    ZG1Cr18Ni9Ti -250~550℃
    ZG0Cr18Ni12Mo2Ti -250~550℃
    2. 阀芯、阀座:
    1Cr18Ni9 -250~550℃
    0Cr18Ni12Mo2Ti -250~550℃
    3. 填料:聚四氟乙烯 -40~200℃
    4. 膜片:丁晴橡胶夹增强涤沦织物
    5. 压缩弹簧:60Si2Mn
    6. 膜盖:A3

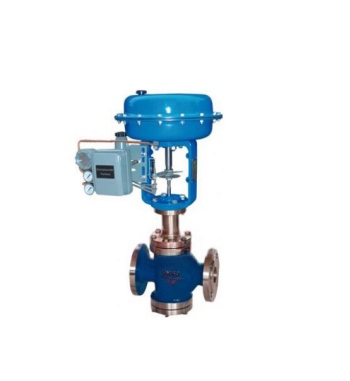

    产品外形:
