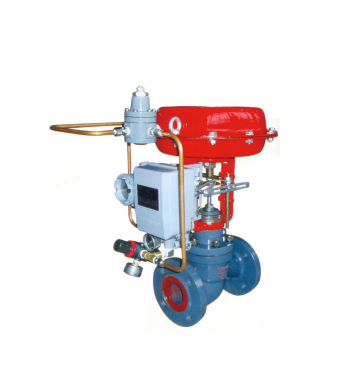

- 产品名称: ZJHP精小型气动薄膜单座调节阀
- 产品介绍:
采用顶部导向结构,配用多弹簧执行机构和低流阻调节阀体组成，根据需要配合定位器组成调节型阀门或单独使用起切断阀作用。
ZJHP精小型气动薄膜单座调节阀产品简介：
采用顶部导向结构,配用多弹簧执行机构和低流阻调节阀体组成，根据需要配合定位器组成调节型阀门或单独使用起切断阀作用。流体通道设计采用S流线型、压降损失小、阀容量大、流量特性精确。单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。 广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值,特别适用于允许泄漏量小且阀前后压差不大的场合。
产品执行标准：
设计规范：GB/T 17213.1
结构长度：GB/T 12221
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
ZJHP精小型气动薄膜单座调节阀产品性能参数：
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性公称通径(mm)
阀座直径(mm)
额定流量系数Kv
额定行程(mm)
薄膜有效面积cm2
固有可调比
环境温度℃
基本误差
回差
死区
额定流量系数
泄漏量
直线
等百分比
G3/4
3
0.08
10
220
50:01:00
-40~+85
不带定位器±5% 带定位器±1%
不带定位器±3% 带定位器1%
不带定位器±3% 带定位器0.4%
±10%
单座10-4阀额容量（套筒10-3阀额定容量）
4
0.12
5
0.2
6
0.32
7
0.5
8
0.8
20
10
1.8
1.6
10
350
12
2.8
2.5
15
4.4
4
20
6.9
6.3
25
25
11
10
16
40
32
17.6
16
25
40
27.5
25
50
50
44
40
65
65
69
63
40
560
80
80
110
100
100
100
176
160
150
125
275
250
60
900
150
440
400
200
200
690
630
250
250
1000
900
100
1400
300
300
1600
1440
ZJHP精小型气动薄膜单座调节阀产品流量特性图和允许压差：
开关方式
执行机构型号
弹簧范围KPa
气源压力MPa
公称通径（阀座直径）mm
20
25
40
50
65
80
100
150
200
10
12
15
20
气关
ZHA-22
20-100
0.14
6.4
6.19
3.96
2.2
1.4
20-100
0.25
6.4
6.4
6.4
6.4
6.4
40-200
0.4
6.4
6.4
6.4
6.4
6.4
ZHA-23
20-100
-
0.56
20-100
3.64
40-200
5.04
ZHA-34
20-100
0.35
20-100
2.3
40-200
3.18
ZHA-45
20-100
0.34
0.22
0.14
20-100
2.21
1.43
0.91
40-200
3.06
1.98
1.26
气开
ZHB-22
20-100
0.14
4.64
3.09
1.98
1.11
0.7
0.1
0.06
40-100
0.25
6.4
6.4
5.94
3.3
2.1
0.66
0.37
80-240
0.4
6.4
6.4
6.4
6.4
4.9
0.92
0.52
ZHB-23
20-100
0.28
0.18
40-100
0.84
0.53
80-240
1.95
1.25
ZHB-34
20-100
0.17
0.11
0.07
40-100
0.51
0.33
0.21
80-240
1.18
0.78
0.5
ZHB-45
20-100
0.05
0.03
40-100
0.15
0.09
80-240
0.36
0.21
产品外形与结构尺寸：
L(mm)
H(mm)
H1(mm)
ФA(mm)
公称通径
ANSI125FF
ANSI300
ANSI600
普通
高温
PN6
PN16
PN40
PN64
ANSI150RF
JIS2030KRF
JIS40K.RF
JIS10KFF.RF
PN4.0
PN6.4
PN0.6、1.6
G3/4″
120
120
120
253
31
31
236
20
181
194
206
398.5
548.5
45
52.5
65
285
25
184
197
210
410.5
560.5
50
57.5
70
40
222
235
251
455
620
65
75
85
50
254
267
286
457.5
627.5
70
82.5
90
65
276
292
311
610
790
80
92.5
102.5
360
80
298
317
337
622
8.7
95
100
107.5
100
352
368
394
640
850
105
110
117.5
125
150
451
473
508
870
1130
132.5
142.5
150
172.5
470
200
600
610
650
890
1150
160
170
187.5
207.5
