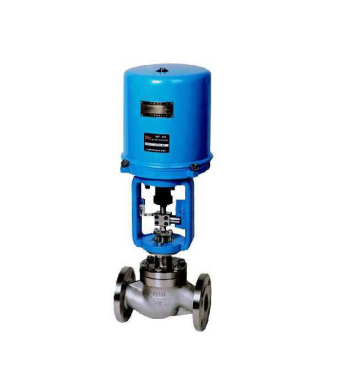

- 产品名称: ZDLM型电子式电动单座套筒调节阀
- 产品介绍:
由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。
ZDLM型电子式电动单座套筒调节阀产品简介：
由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。
2．按作用模式可分；
正作用：电闭式-常开型（当电信号增大时阀位向下位移）《B型》
反作用：电开式-常闭型（当电信号增大时阀位向上位移）《K型》
产品的运用：
具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型电子式电动套筒调节阀适用于泄漏要求较严，压差不大的干净介质场合。双密封型电子式电动套筒调节阀适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。电子式电动套筒调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
产品执行规范：
设计制造:JB/T7387、IEC60534
法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度：GB/T12221、ANSI B16.10、JIS B2002
电动执行器参数：
3810L型或PSL型直行程全电子式电动执行机构是套筒调节阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10V DC），将此转变成与输入信号相对应的位移，以直线性往复运动，改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。是一种高精度、高性能、高可靠性类产品型号
输出推力N
速度mm/s
最大行程（mm）
型号
输出推力N
速度mm/s
最大行程（mm）
381LSA-08
800
4.2
30
PSL201
1000
0.4/1.2
50
381LXA-08
800
4.2
381LSA-20
2000
2.1
30
PSL202
2000
0.4/1.2
50
381LXA-20
2000
2.1
381LSB-30
3000
3.5
60
PSL204
4500
0.4/1.2
50
381LXB-30
3000
3.5
381LSB-50
5000
1.7
60
PSL208
8000
1
50
381LXB-50
5000
1.7
381LSC-65
6500
2.8
100
PSL210
10000
1
50
381LSC-99
10000
2
100
PSL312
12000
1
65
381LSC-160
16000
1
100
PSL325
25000
1
100
(信号线用屏蔽线) 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
(信号线用屏蔽线) 防护等级：IP65 带手轮
技术参数表1：
项目
指标值
基本误差％
381L ±2.5； PSL±1.0
回差％
381L ±2.0； PSL±1.0
死区％
1
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:01:00
额定行程偏差％
2.5
ZDLM型电子式电动单座套筒调节阀技术参数表2：
公称通径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数KV
系数Kv
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L（mm）
10
16
25
40
60
100
执行器型号
3810L
381LS-8
381LS-20
381LS-30
381LS-50
381LS-65
381LS-99
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL325
防爆型
381LX-20
381LX-30
381LX-50
381LX-65
381LX-99
电源电压
AC220V 50Hz
信号范围
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式
电开式（K）型、电闭式（B）型
故障状态时
全开、全关、自锁保位
流量特性
直线、等百分比
允许泄漏量（L/h）
单密封符合IV级小于阀的额定容量×10-4
双密封符合Ⅲ级小于阀的额定容量×10-3
固有可调比R
50:01:00
公称压力
1.6 2.5 4.0 6.4（MPa）
允许压差：
公称通经mm
25
40
50
65
80
100
150
200
250
300
允许压差Mpa
允许压差在P2=0，阀杆在介质流出端状态下
ZDLM
6.4
3.6
2.7
2.6
2.1
ZDLM2
6.4
5.5
4.1
3.2
2.4
ZDLM3
产品零部件材料：
1
阀体
WCB
CF8
CF8M
CF3M
2
垫片
PTFE/金属石墨垫片
3
套筒
304
304
316
316L
4
阀芯
304
304
316
316L
5
并帽
304
304
316
316L
6
阀盖
WCB
CF8
CF8M
CF3M
7
阀杆
304
304
316
316L
8
填料
PTFE/柔性石墨
9
弹簧
65Mn
304
316
316L
10
螺母
304
304
316
316L

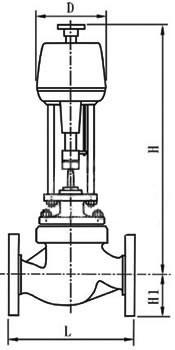

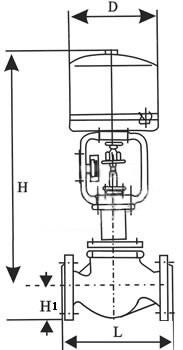

ZDLM型电子式电动单座套筒调节阀产品外形与结构尺寸：
公通径（mm）
25
40
50
65
80
100
150
200
250
300
L（mm）
PN1.6MPa
184
222
254
276
298
352
451
600
720
820
PN4.0MPa
197
235
267
292
317
368
473
600
760
850
PN6.4MPa
210
251
286
311
337
394
508
650
800
870
H1（mm）
72
87
92
105
110
127
174
209
300
350
配PSL
H（mm）
普通型
750
765
767
845
857
875
1025
1045
1252
1545
散热片型
900
930
937
1025
1042
1085
1285
1305
1805
1825
D（mm）
176
225
重量（KG）
23.5
33.5
40.5
69
84
112
189
262
415
635
配361L
H（mm）
普通型
513
650
652
770
782
800
1080
1125
1345
1365
散热片型
663
815
822
950
967
1010
1340
1385
1625
1645
D（mm）
225
310
重量（KG）
31
49
56
84
99
127
242
315
463
683
